Ротаметр кислородный с увлажнителем (флоуметр)

Ротаметр кислородный с увлажнителем (флоуметр)

Ротаметр кислородный с увлажнителем (флоуметр)

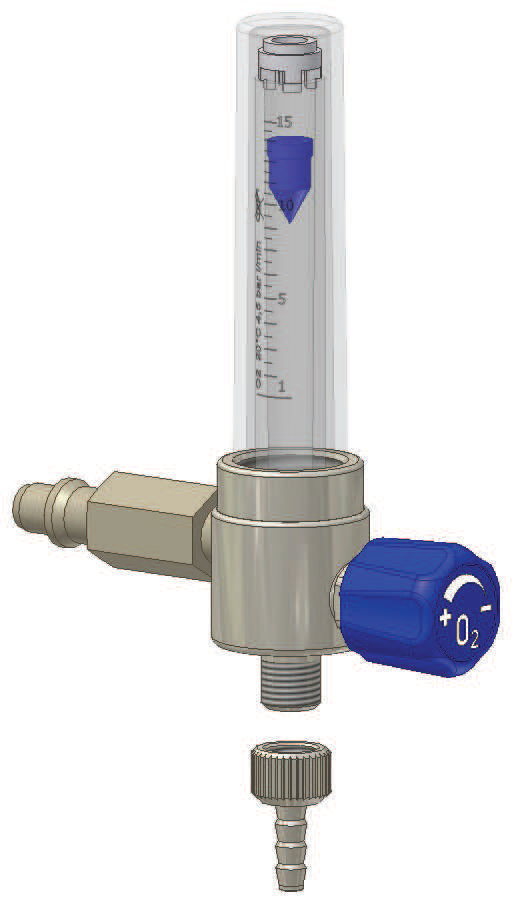

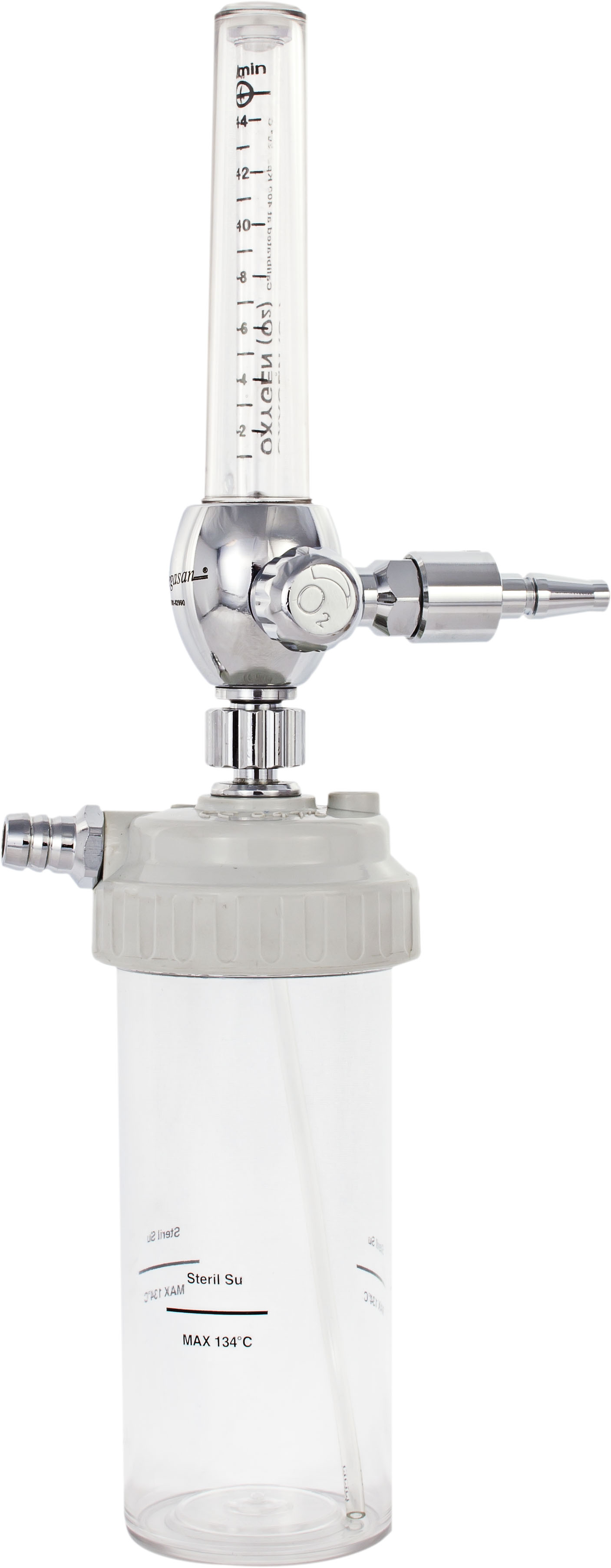

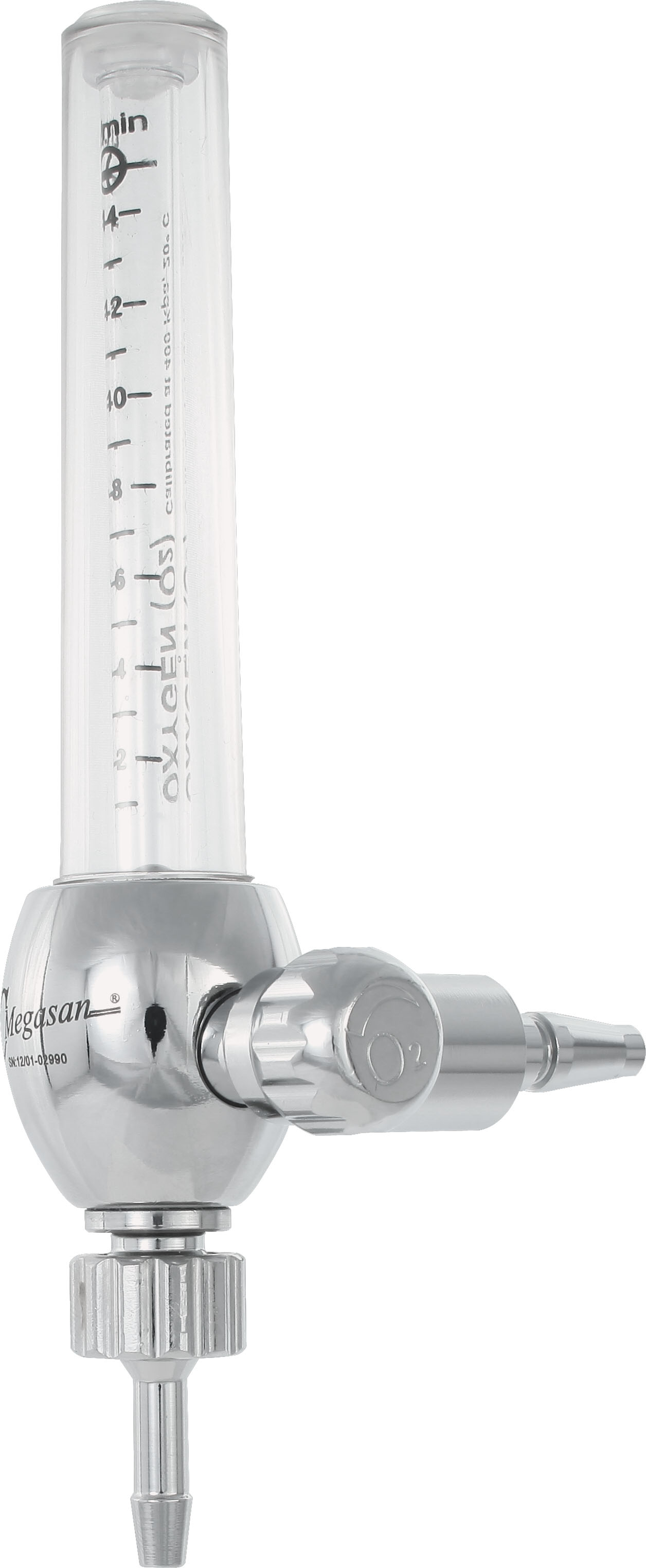

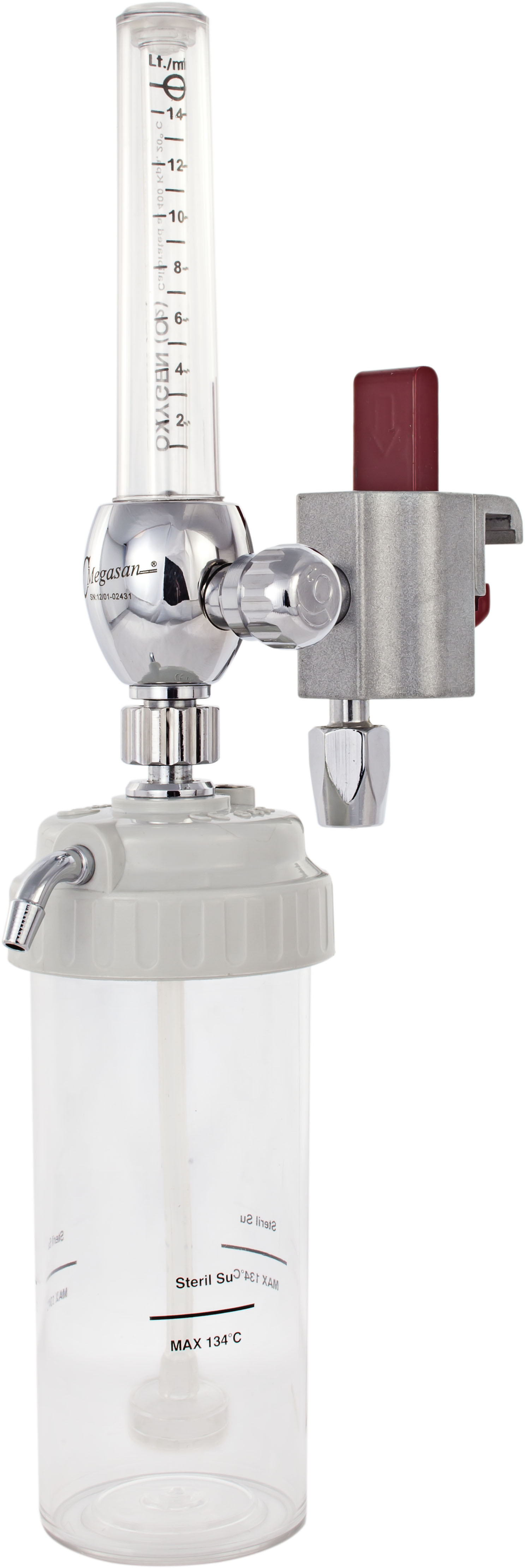

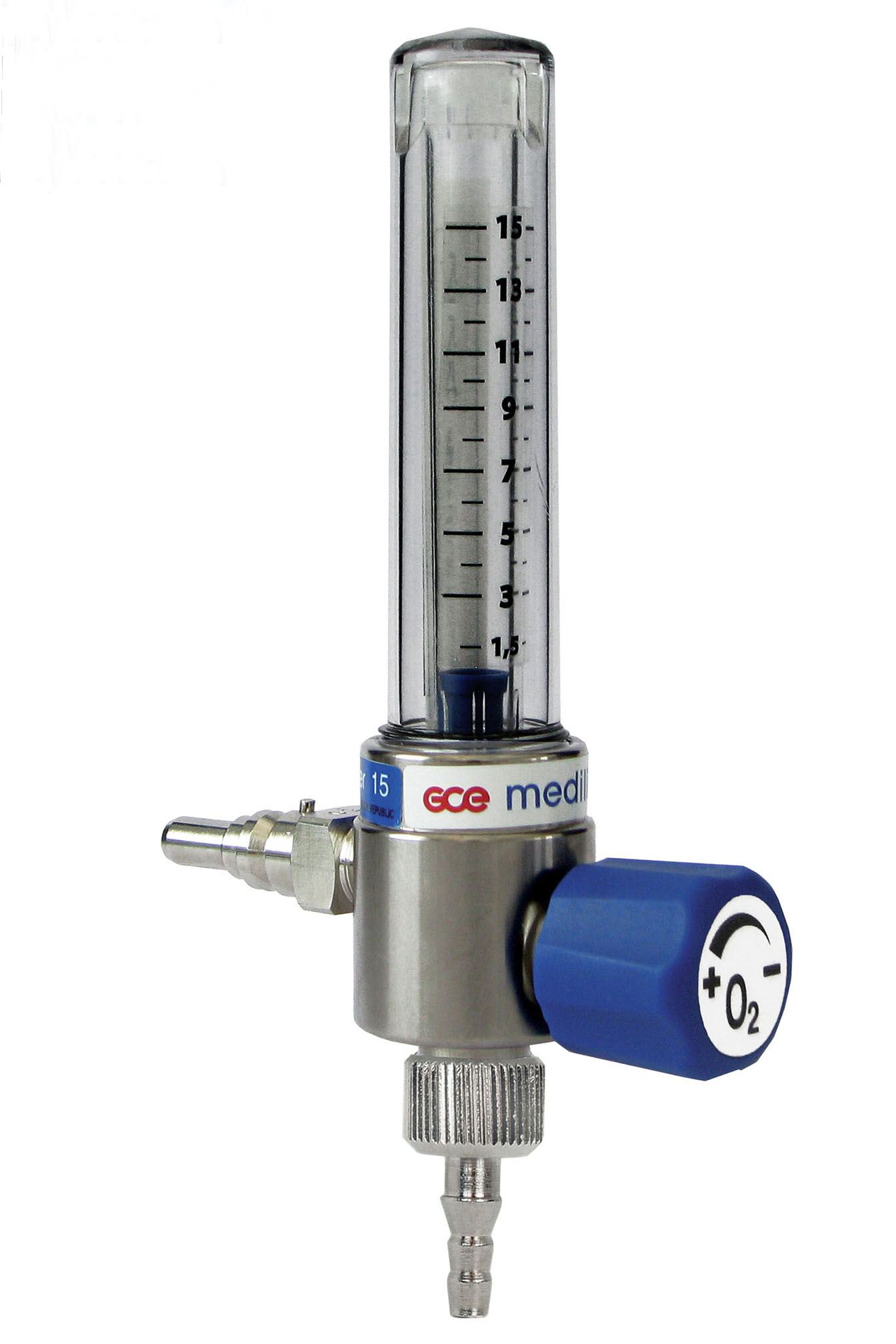

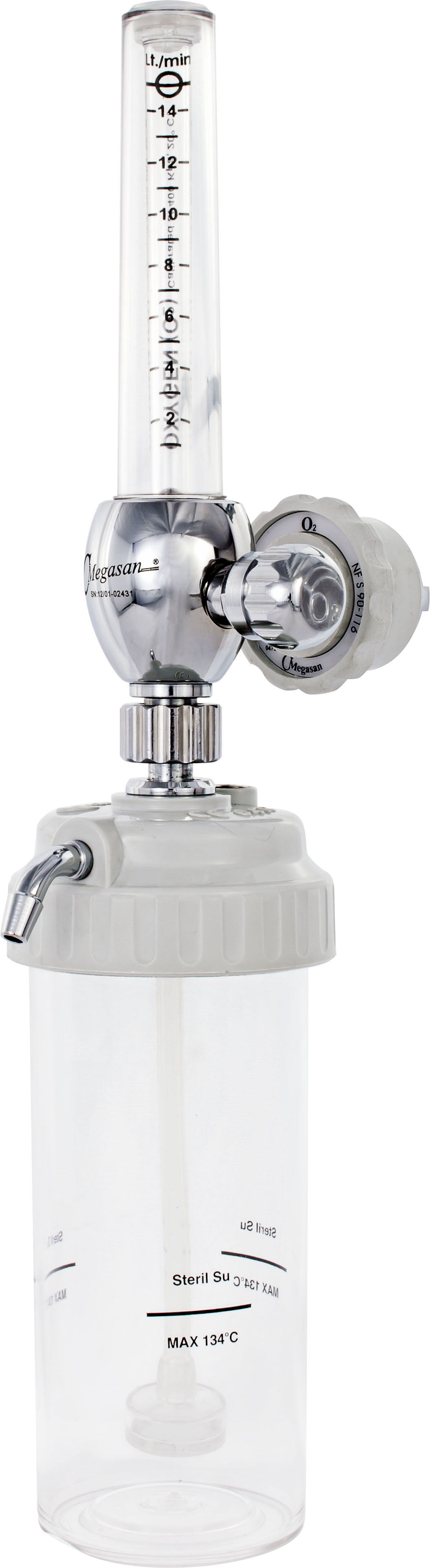

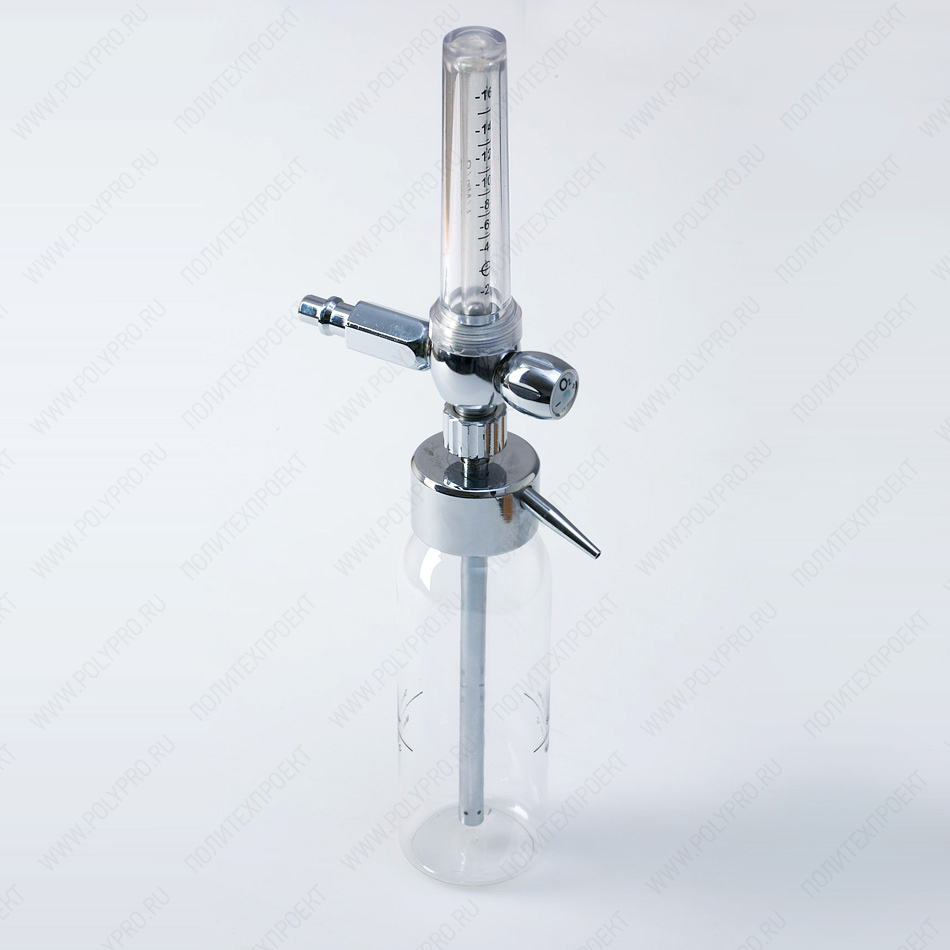

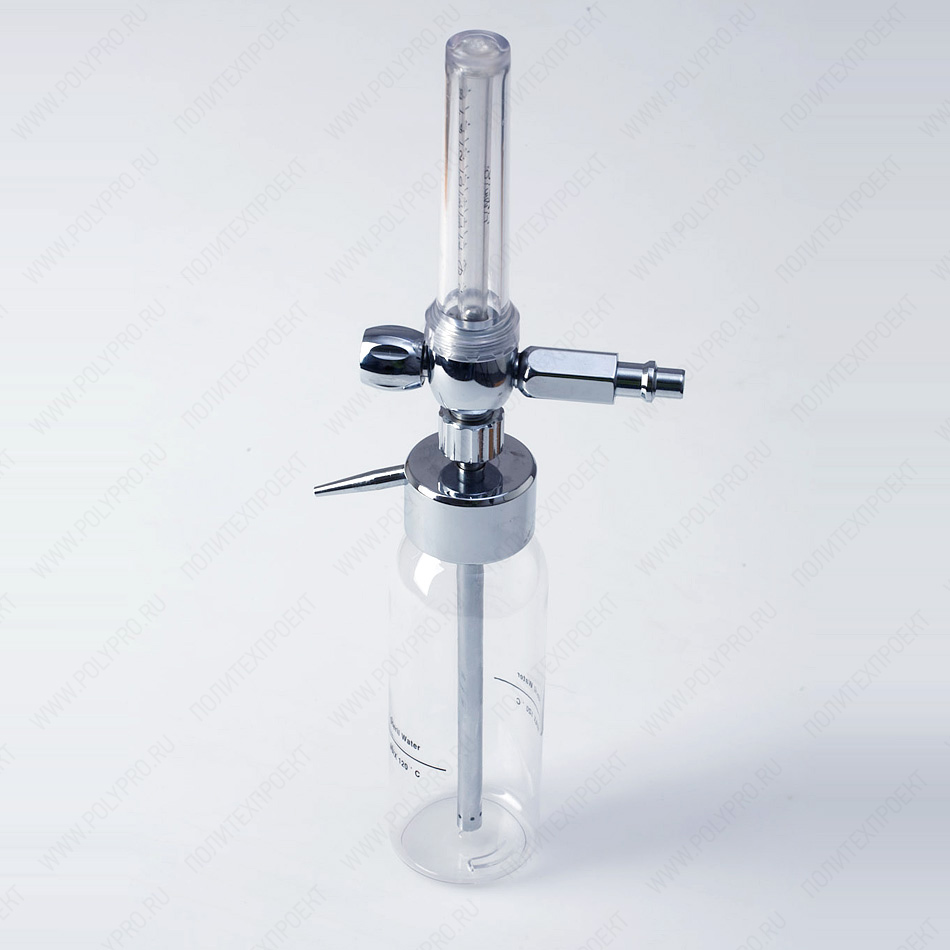

Ротаметр кислорода с увлажнителем предназначен для регулировки расхода и увлажнения медицинского кислорода поступающего к пациенту.
Стеклянная измерительная кислородная трубка ротаметра обеспечивает видимость значения потока кислорода с любой стороны.

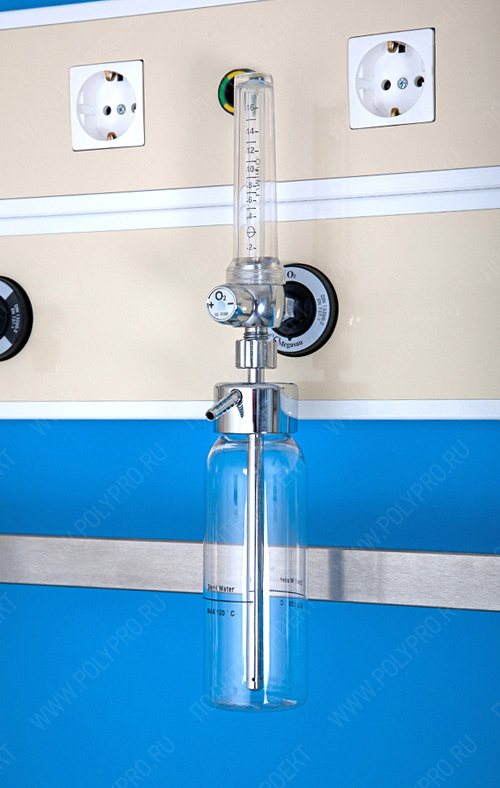

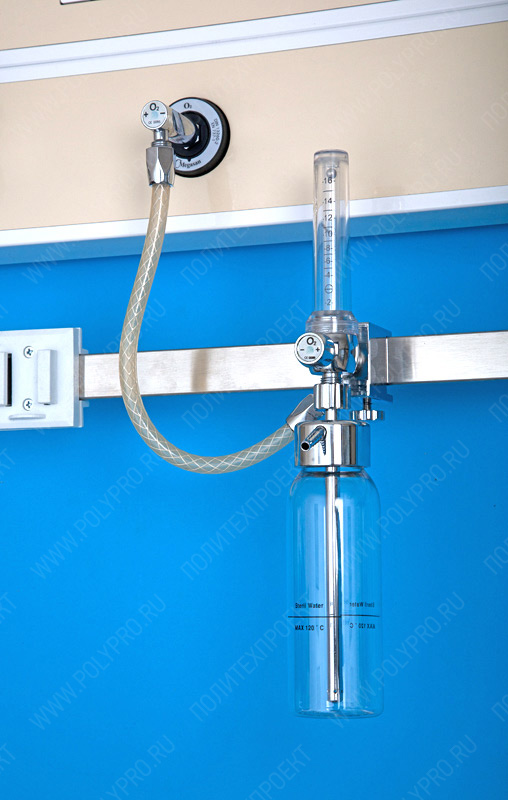

Широкий диапазон регулировки расхода газа позволяет использовать ротаметр для пациентов всех возрастов. Подключается к магистрали через пневморазъем.

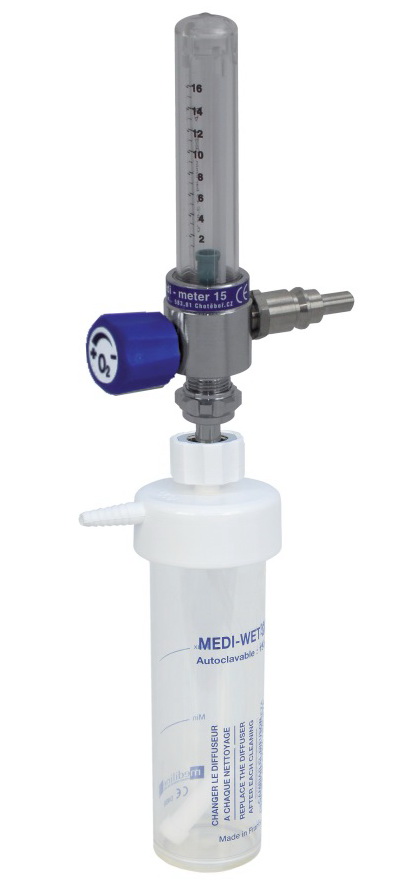

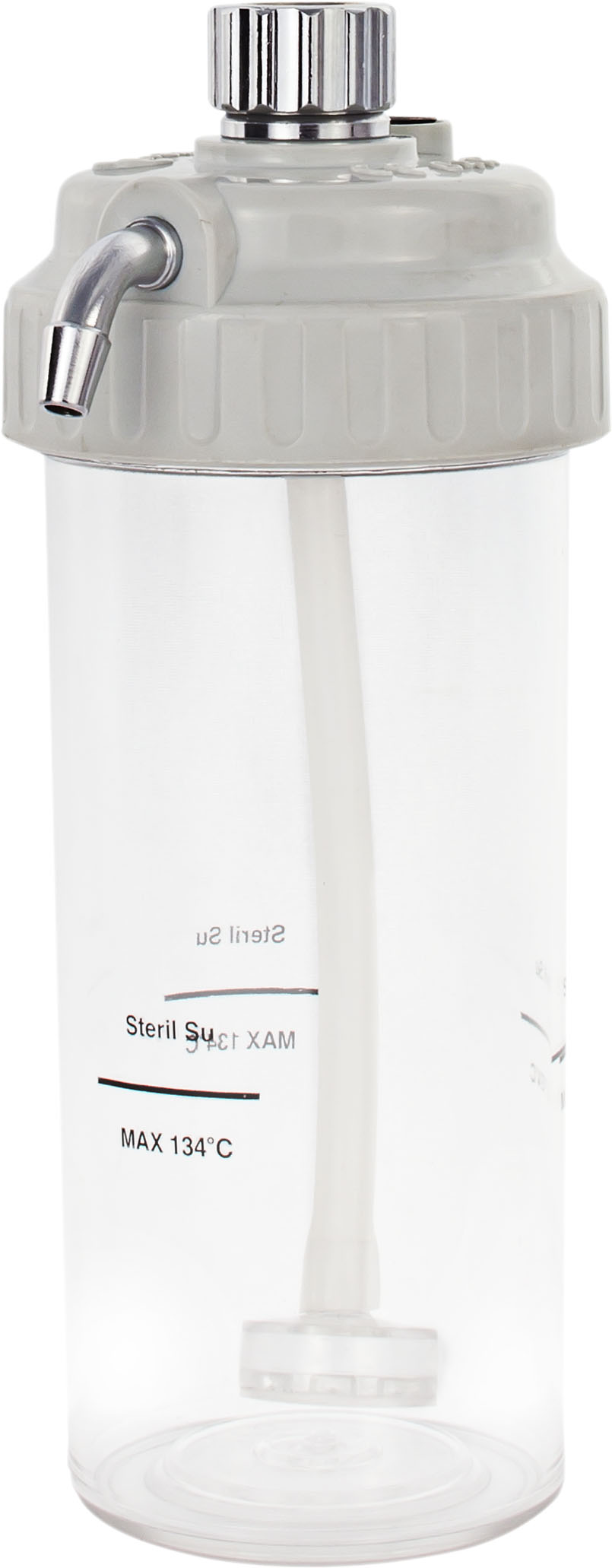

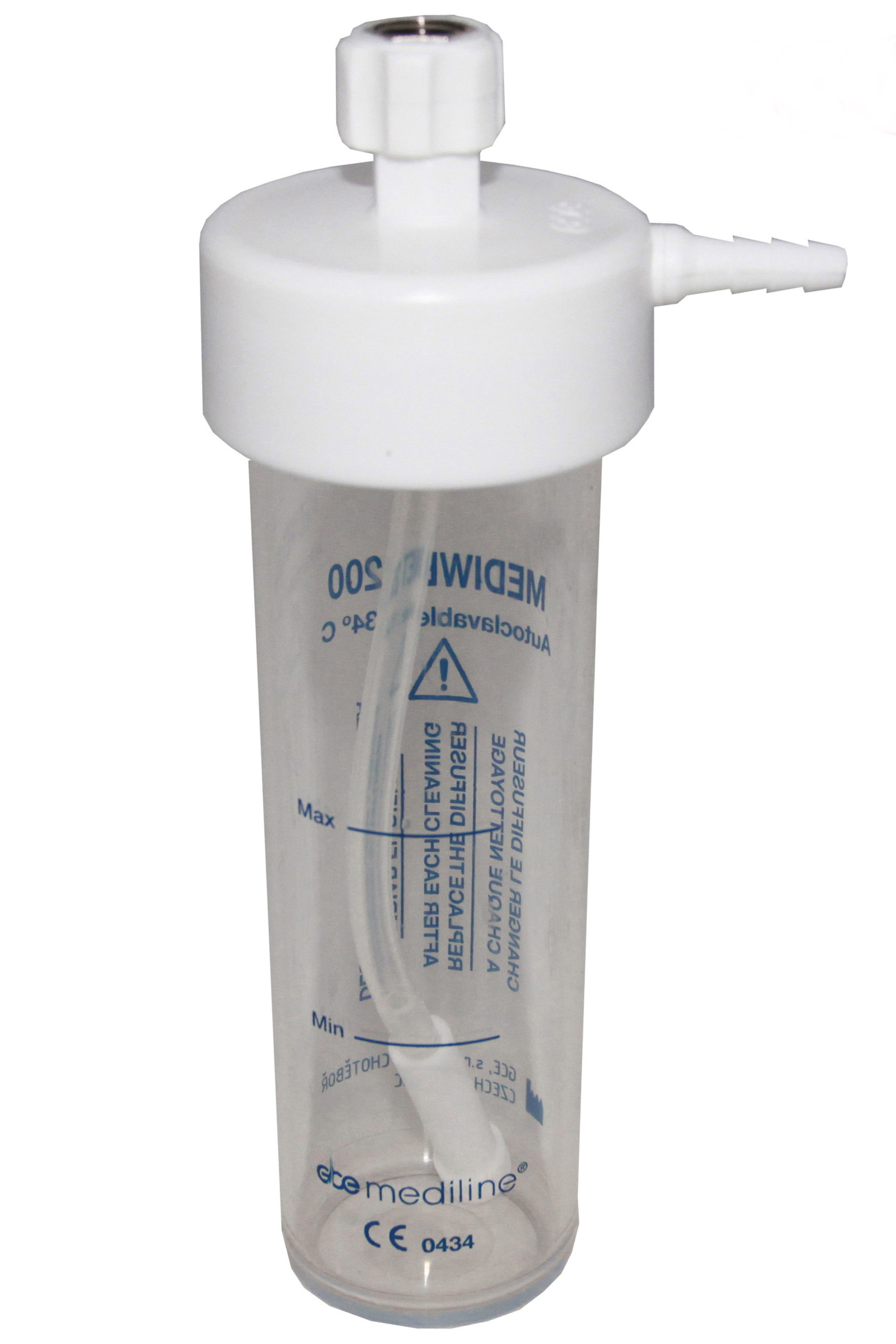

Емкость ( пузырьковый увлажнитель) для дистиллированной воды закрепляется на корпусе ротаметра.

  • Технические характеристики
  • Полное описание
Технические характеристики:
Максимальное рабочее давление, МПа 0,6
Габаритные размеры, мм 370х160х90
Масса, кг 0,7


В емкость кислородного увлажнителя наливается дистиллированная вода. Кислород подается во флоуметр через входной штуцер, проходит через расходомер, а затем поступает в придонную часть емкости, откуда в виде пузырьков поднимается через слой воды в верхнюю часть емкости и выводится через выходной штуцер. Таким образом, производится увлажнение кислорода.

1. Основные технические данные

1.1. Относительная влажность кислорода на выходе из патрубка трубопровода – не менее 85%.
1.2. Наружные поверхности флоуметра устойчивы к дезинфекции 3%-м раствором перекиси водорода с добавлением 0,5% моющего средства типа «Лотос» по ОСТ 42-21-2 или 1%-м раствором хлорамина. Съемные части дыхательного контура устойчивы к химической стерилизации методом погружения в 6%-й раствор перекиси водорода.
1.3. Рабочий объем банки флоуметра для жидкости – 100-300 мл.
1.4. Максимальное рабочее давление – 0,6 МПа
1.5. Утечка в дыхательном контуре флоуметра не превышает 0,5 мл/мин.
1.6. Средняя наработка на отказ – не менее 1500 час.
1.7. Средний срок службы флоуметра – не менее 4 лет.
1.8. Габаритные размеры флоуметра, мм не более 110 х 55 х 440.
1.9. Масса флоуметра в полном комплекте поставки – не более 1 кг.
1.10. В флоуметре драгоценных металлов нет.
1.11. Флоуметр кислородный медицинский соответствует европейскому стандарту DIN 13260.
1.12. Штекер флоуметра может быть изготовлен для подключения к газовым клапанам стандартов DIN (Германия), BS (Великобритания) и AFNOR (Франция).

2. Комплектность

В комплект поставки флоуметра входят:
- расходомер 1 - 16 л / мин.,
- емкость с крышкой объемом 100-300 мл,
- паспорт на флоуметр.

3. Устройство и работа изделия

3.1. Флоуметр (рис.1) состоит из емкости с крышкой, на которой установлен расходомер кислорода. Емкость крепится на флоуметре с помощью накидной гайки.

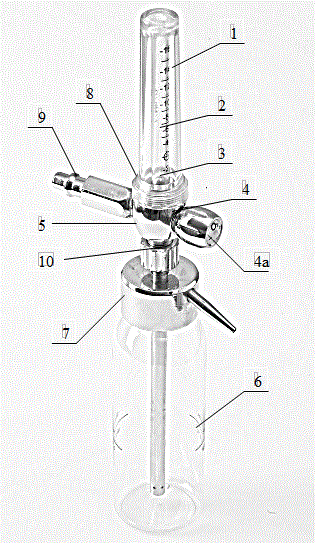

3.2. В состав флоуметра кислорода входят следующие узлы и детали:

- колба ротаметра
- Ротаметр
- показывающий поплавок ротаметра
- накидная гайка регулирующего вентиля
- ручка регулирующего вентиля
- корпус расходомера
- емкость
- крышка емкости
- фланец уплотнения колбы ротаметра
- входной штуцер расходомера
- выходной штуцер расходомера
1
2
3
4
4a
5
6
7
8
9
10

3.3. В емкость флоуметра наливается дистиллированная вода. Кислород подается во флоуметр через входной штуцер, проходит через расходомер, а затем поступает в придонную часть емкости, откуда в виде пузырьков поднимается через слой воды в верхнюю часть емкости и выводится через выходной штуцер. Таким образом, производится увлажнение кислорода.
3.4. Расход кислорода контролируется по ротаметру расходомера.
