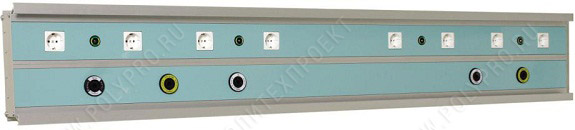

Реанимационная консоль — многофункциональный больничный модуль

Реанимационная консоль — многофункциональный больничный модуль

Реанимационная консоль — многофункциональный больничный модуль

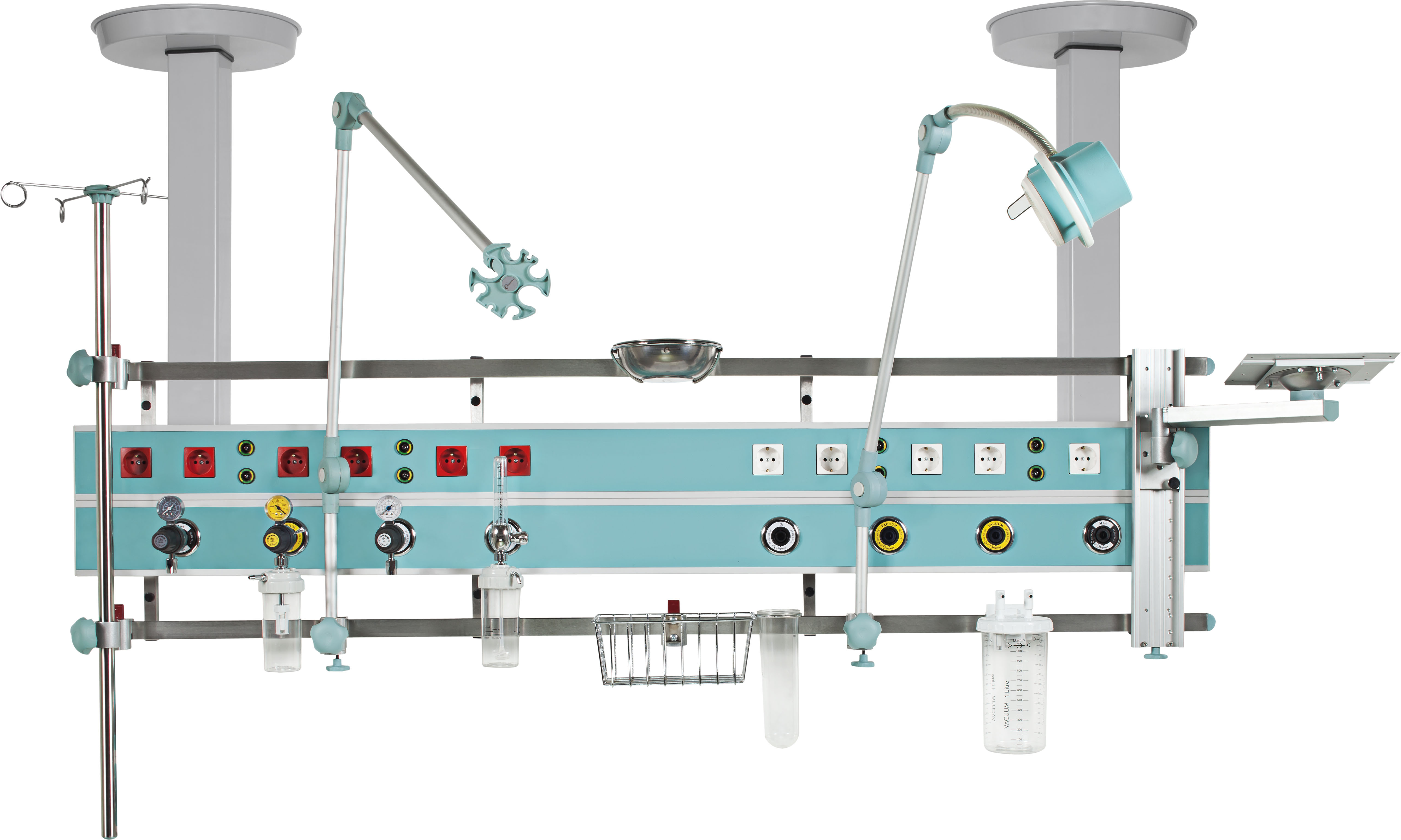

Реанимационные консоли предназначены для обеспечения пациента медицинскими газами и электроэнергией, размещения вспомогательного медицинского оборудования. Модули жизнеобеспечения используется в отделениях реанимации, интенсивной терапии и палатах пробуждения в лечебно-профилактических учреждениях. Настенная реанимационная консоль устанавливается около койко-места. Вспомогательные рельсы позволяют использовать мониторные полки, штанги капельниц, корзины для различных емкостей и другое дополнительное оборудование. Для освещения пространства вокруг койко-места используется светильник с изменяемой геометрией.

  • Технические характеристики
  • Полное описание
  • Инструкции

Технические характеристики реанимационных консолей:

  • Электрические розетки изделия подключаются к сети переменного тока 220 в.

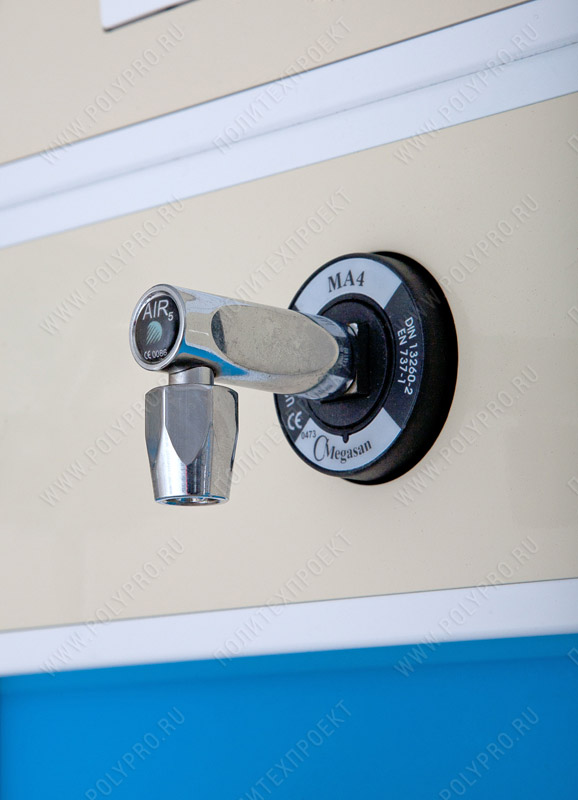

  • На изделии устанавливаются клапана-розетки кислорода, вакуума, сжатого воздуха и других газов по желанию заказчика стандартов DIN, BS или AF.
  • Тип, стандарт и количество согласовываются заказчиком.
  • На изделии могут быть установлены показывающие манометры на давление 0-16 бар.
  • Электрическая разводка консоли выполнена кабелем с медной жилой сечением 2,5 мм в негорючей силиконовой изоляции.
  • В используемом кабеле жила коричневого цвета – фаза, синего – ноль, жёлтого – заземление.
  • Консоли окрашиваются электростатичной порошковой краской в цвет по каталогу RAL.
  • Изделие соответствует нормам ЕС (EN-737-II).

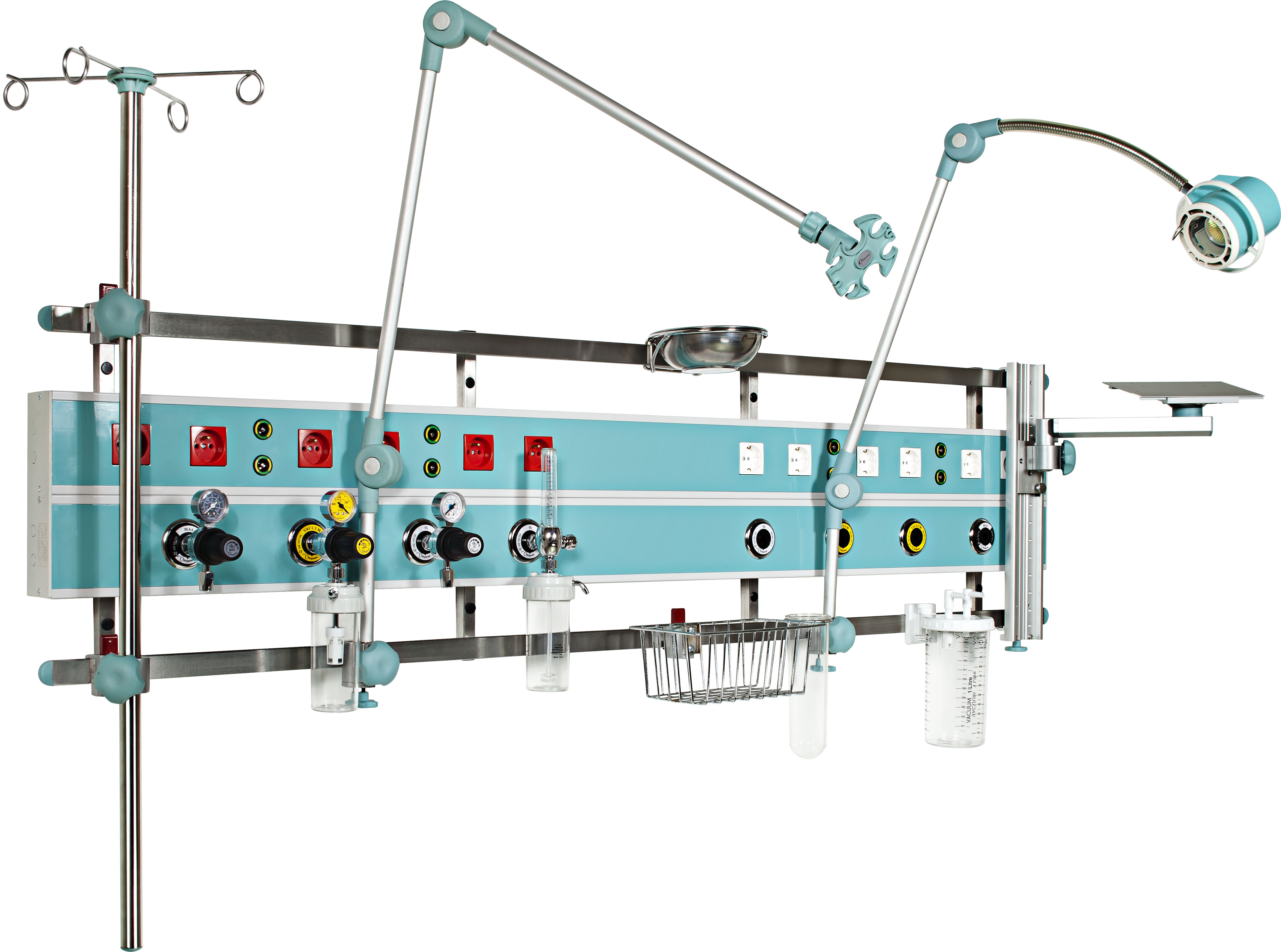

Возможное оснащение реанимационной консоли

Наименование Кол-во, шт. Стандарт Габариты
Полка мониторная 1
Светильник 1
Вспомогательная штанга 2 O25x 1500мм
Клапан кислорода 2 BS, DIN или АF
Клапан вакуума 2 BS, DIN или АF
Клапан сжатого воздуха 2 BS, DIN или АF
Электрические розетки 12
Клеммы заземления 6
Вспомогательный рельс 2   10х30 мм
Корзина 1
Вакуумная банка 2   1л или 2л
Банка для зондов 1   0,25 л

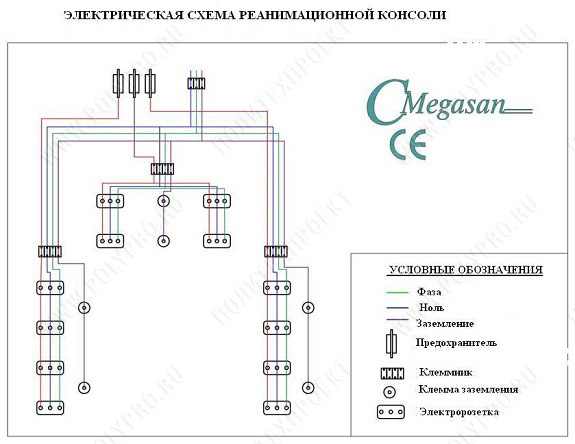

Электрическая схема реанимационной консоли:





Особенности и отличия моделей:



Модель Особенность Отличия
MG-YOYP Консоль реанимационная горизонтальная с нержавеющими рельсами Корпус и лицевые панели реанимационной консоли изготовлены из экструдированного алюминия специального профиля. Этот профиль образует два отдельных канала: верхний канал для силового электропитания, нижний канал для обеспечения медицинскими газами. Каналы закрываются панелями с отверстиями для установки соответствующей аппаратуры. Изделие оснащается вспомогательными рельсами из нержавеющей стали марки AISI 304 сечением 30х10 мм. Консоли на одно койко-место изготавливаются длиной 1500-1800 мм. В зависимости от количества пациентов в палате они могут изготавливаться различной длины. Реанимационная горизонтальная консоль жёстко крепится к стене. (Имеется возможность с помощью специальных штанг крепить изделие к потолку.) Изделие оснащается клапанами-розетками медицинских газов, электрическими розетками и имеет вспомогательные рельсы для размещения мониторной полки, лампы с изменяющейся геометрией, штатива для капельниц и инфузомата, навесной корзины и другого оборудования. На изделии имеются клеммы заземления, подключаемые к отдельной системе заземления для выравнивания потенциалов точных измерительных электрических приборов. По оснащению модель MG-YOYР отличается от модели MG-YOYA вспомогательными рельсами из нержавеющей стали.
MG-YOYA Консоль реанимационная горизонтальная с алюминиевыми рельсами Корпус и лицевые панели реанимационной консоли изготовлены из экструдированного алюминия специального профиля. Этот профиль образует два отдельных канала: верхний канал для силового электропитания, нижний канал для обеспечения медицинскими газами. Каналы закрываются панелями с отверстиями для установки соответствующей аппаратуры. Изделие оснащается вспомогательными рельсами из нержавеющей стали марки AISI 304 сечением 30х10 мм. Консоли на одно койко-место изготавливаются длиной 1500-1800 мм. В зависимости от количества пациентов в палате они могут изготавливаться различной длины. Реанимационная горизонтальная консоль жёстко крепится к стене. (Имеется возможность с помощью специальных штанг крепить изделие к потолку.) Изделие оснащается клапанами-розетками медицинских газов, электрическими розетками и имеет вспомогательные рельсы для размещения мониторной полки, лампы с изменяющейся геометрией, штатива для капельниц и инфузомата, навесной корзины и другого оборудования. На изделии имеются клеммы заземления, подключаемые к отдельной системе заземления для выравнивания потенциалов точных измерительных электрических приборов. По оснащению модель MG-YOYР отличается от модели MG-YOYA вспомогательными рельсами из нержавеющей стали.

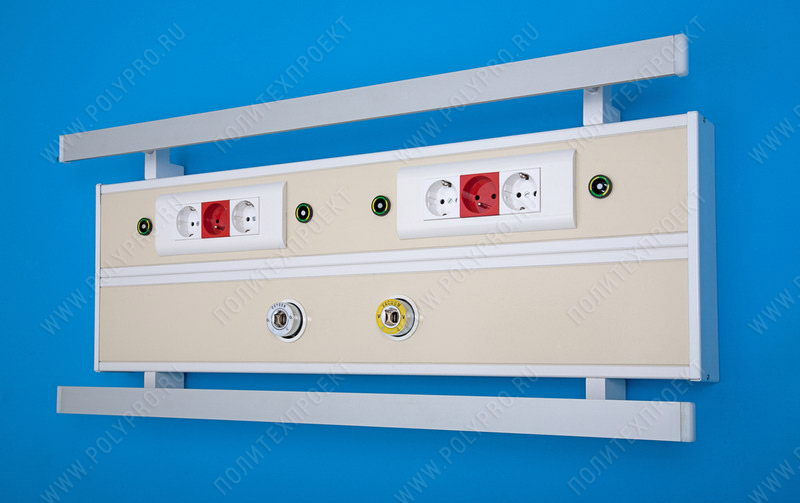

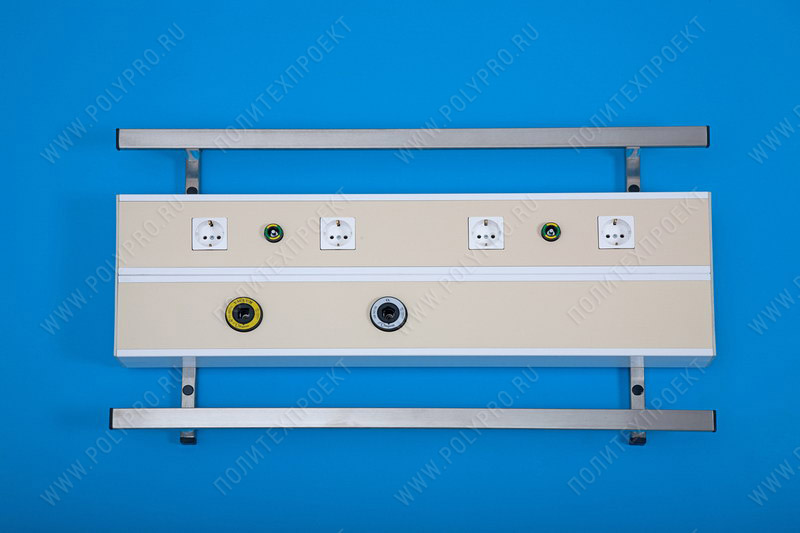

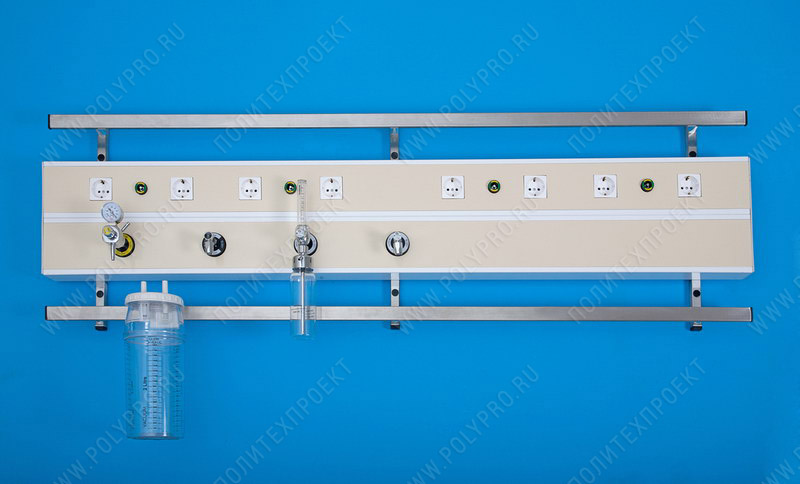

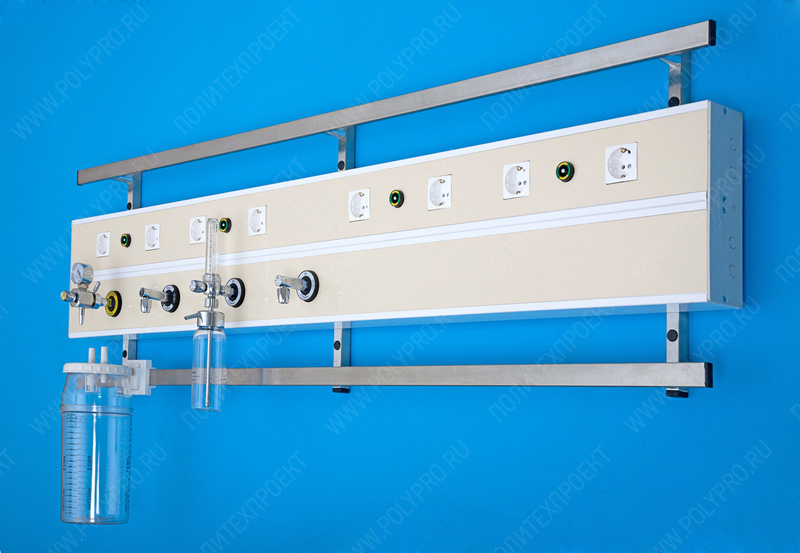

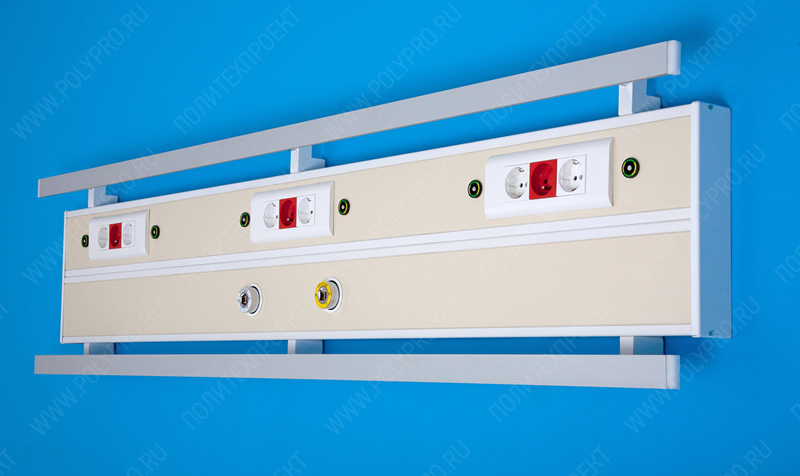

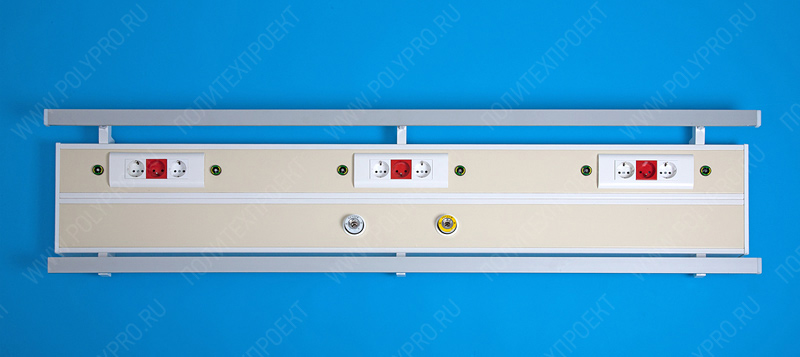

Изображение изделий:

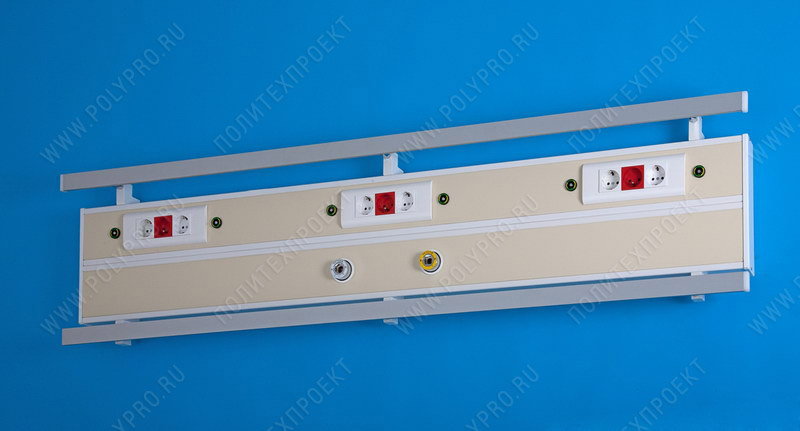

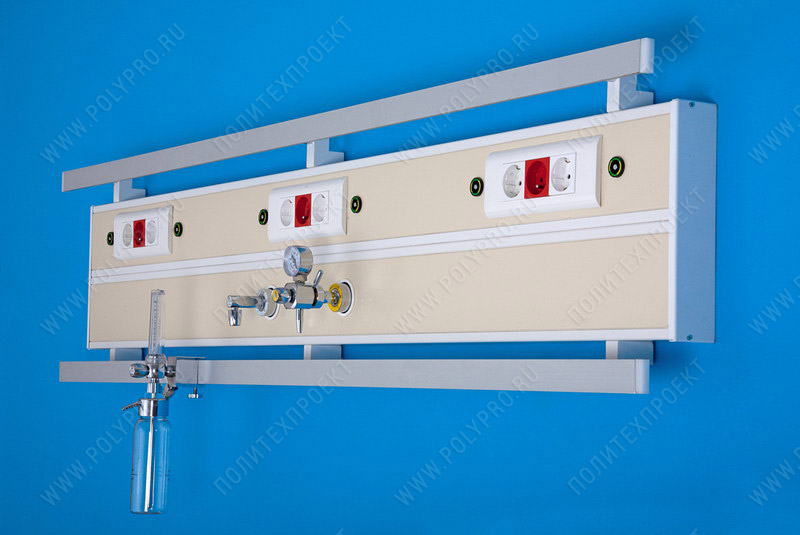

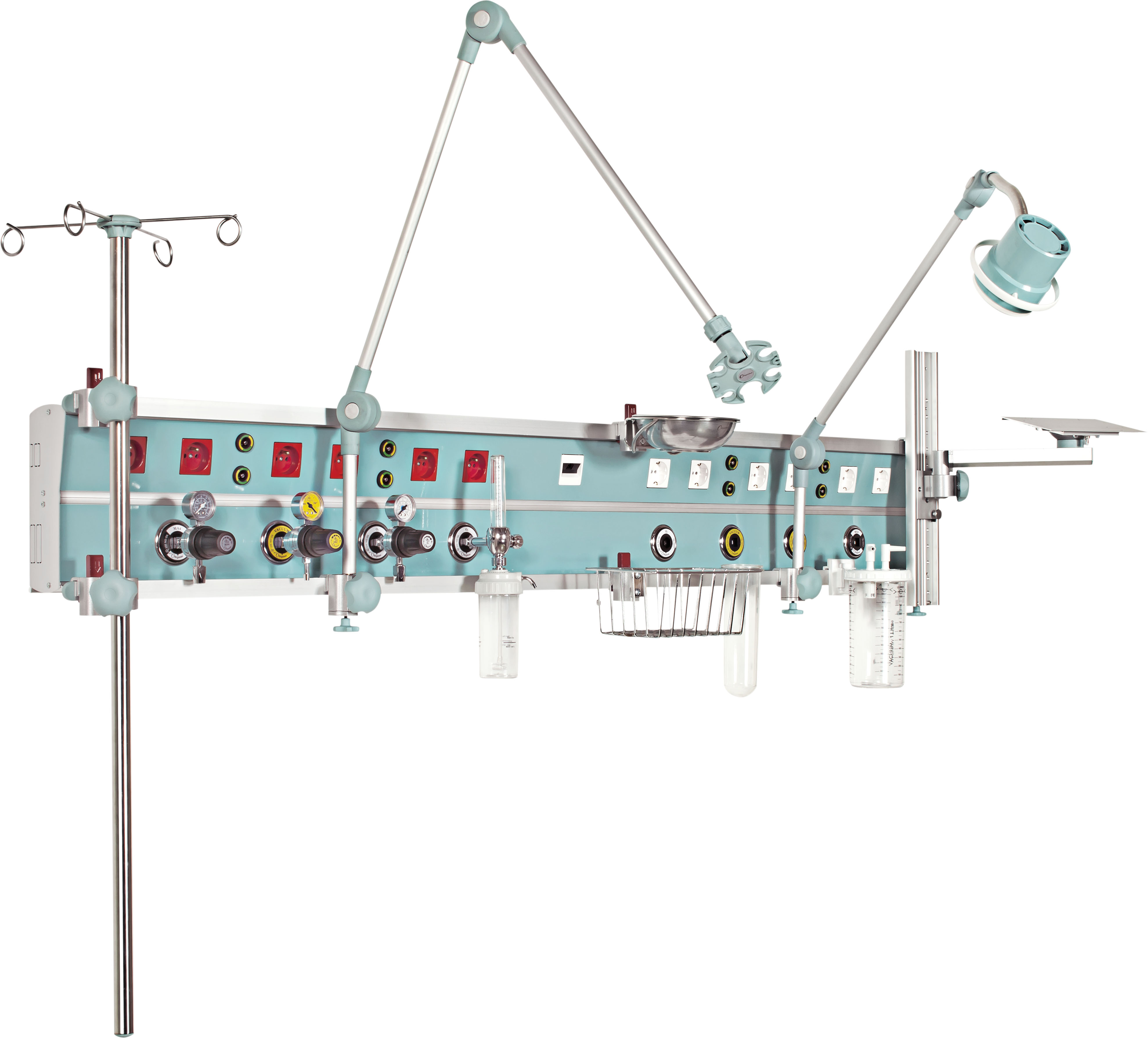

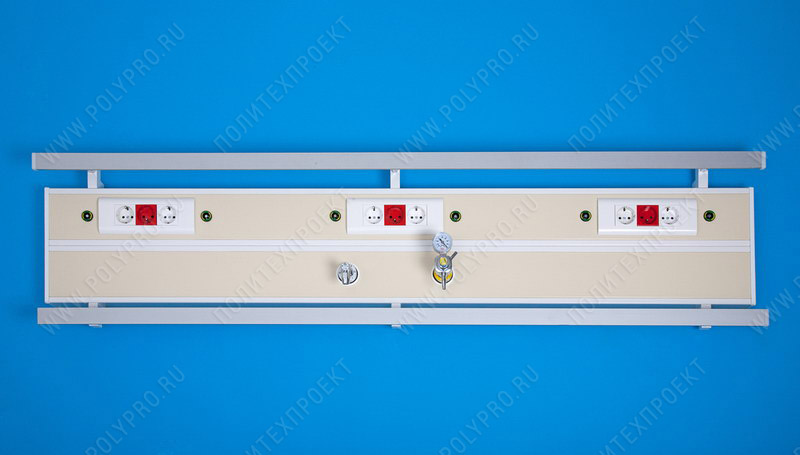

MG-YOYA

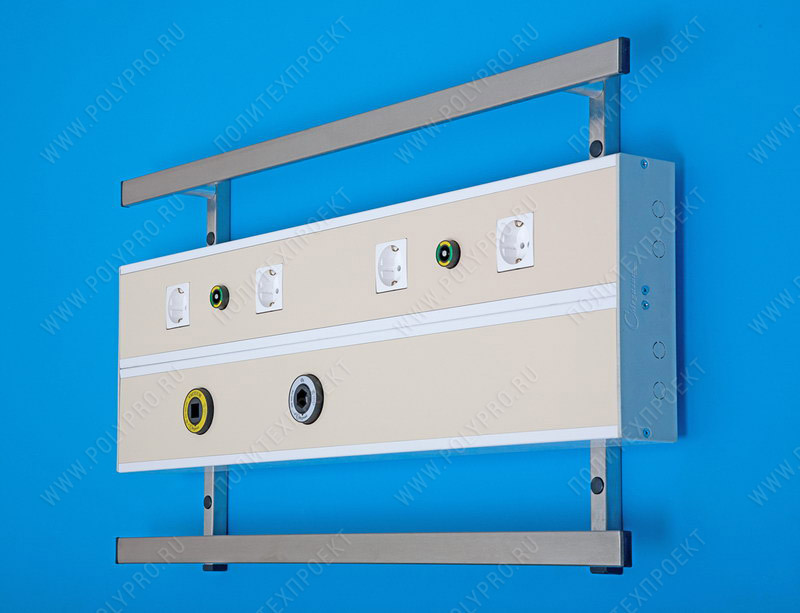

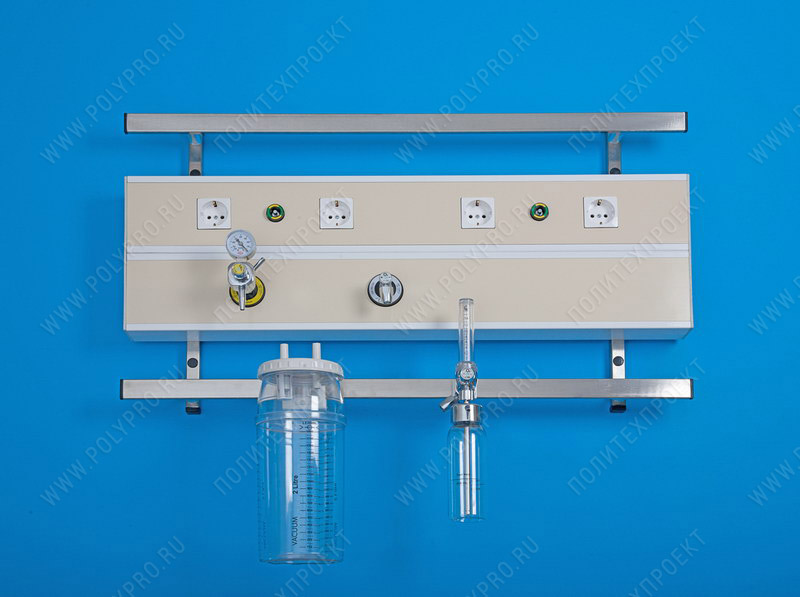

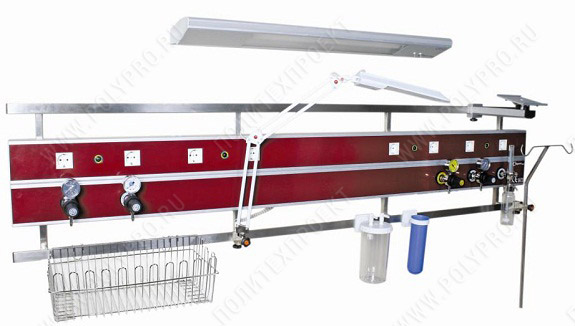

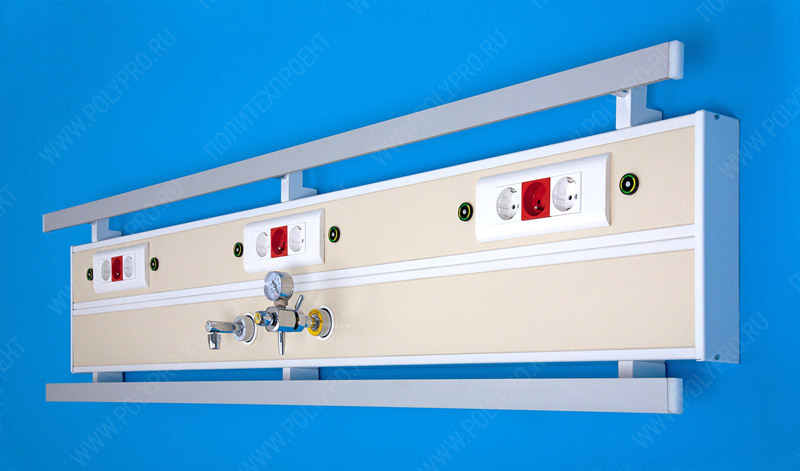

MG-YOYP





  • Монтаж и подключение палатных консолей должны производится сотрудниками фирмы-производителя Megasan Medikal Gaz Sist. T?bbi Alet ve Cihazlar Tic. Ltd. Sti. или специалистами авторизованных фирм.
  • В процессе изготовления консоли в её корпусе просверливаются 6 отверстий O 6 мм для установки изделия на стену.
  • Консоль устанавливается в месте монтажа на требуемой высоте.
  • Проверив горизонтальность установки с помощью уровня, размечаются отверстия для дюбелей.
  • В стене просверливаются отверстия глубиной 50 мм и O 7 мм для установки дюбелей.
  • В отверстия устанавливаются дюбели O 8 мм.
  • После установки дюбелей, совмещают отверстия дюбелей и монтажные отверстия консоли и консоль закрепляется на стене при помощи саморезов 4x40 мм.
  • Крепление изделия к потолку выполняется согласно рекомендаций изложенных ниже.
  • После установки консоли газовые клапана-розетки подключаются к централизованной системе газоснабжения при помощи медной трубы.
  • Медные трубы соединяются пайкой с использованием тугоплавкого припоя с содержанием серебра.
  • Трубопроводы медицинских газов внутри изделия имеют различную цветовую маркировку:
  • кислород – белый, вакуум – жёлтый, закись азота – синий, сжатый воздух 4 бар – серый цвета.
  • По окончании подключения газоснабжения, на консоль подаётся рабочее давление газов и путём обмыливания стыков проверяется их герметичность.
  • Изделие соответствует нормам ЕС (EN-737-II).





МОНТАЖ РЕАНИМАЦИОННОЙ КОНСОЛИ

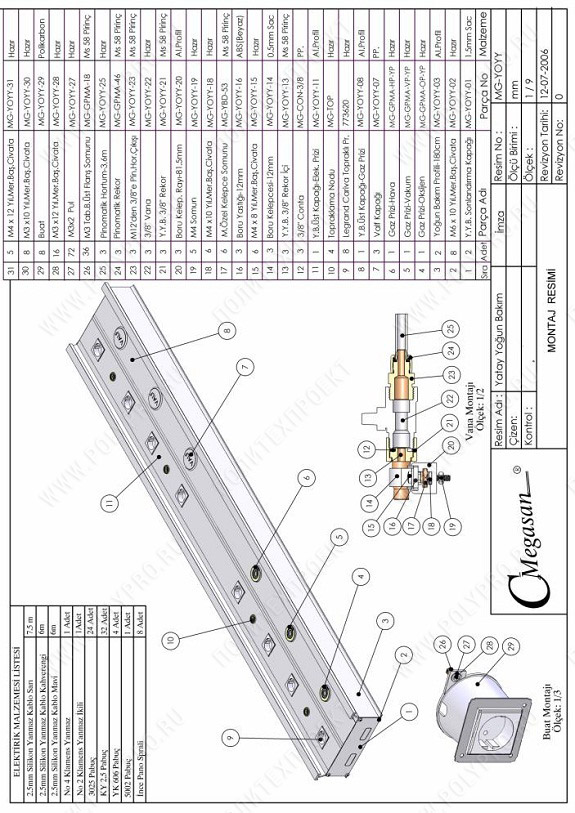

  • На рисунке указаны места крепления консоли:

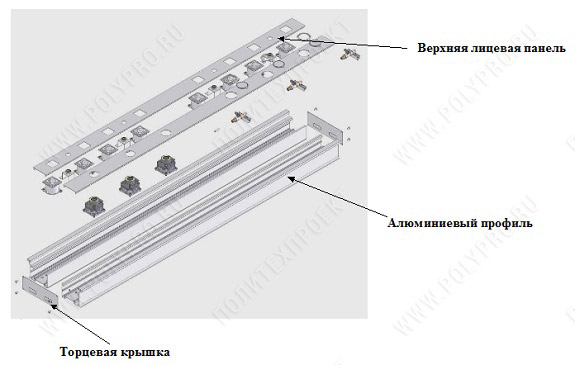

  • На рисунке показана консоль в разобранном виде со снятыми лицевыми панелями:

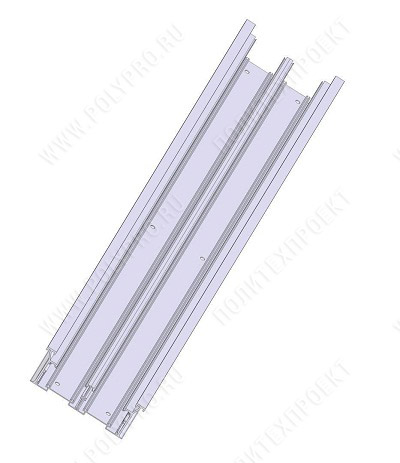

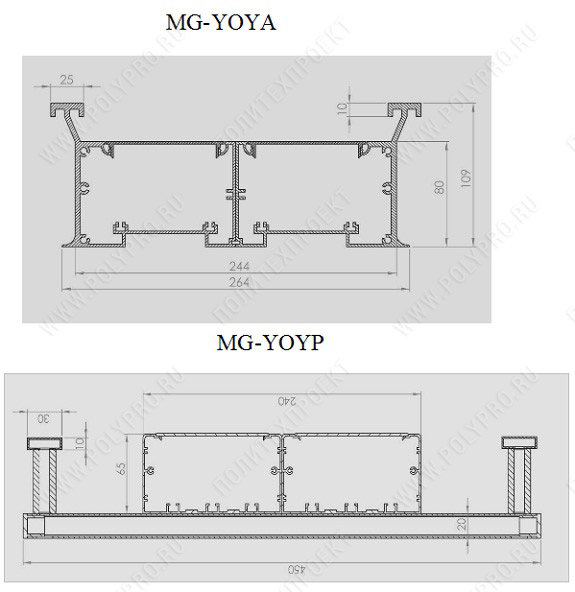

Сечение типов реанимационных консолей






Принцип работы:





  • Реанимационная консоль устанавливается вблизи (в изголовье) койко-места и служит для обеспечения пациента медицинскими газами, электроэнергии и размещения вспомогательной аппаратуры.
  • Для обеспечения электроэнергией предназначены электророзетки.
  • Клапаны-розетки медицинских газов после подключения к централизованной системе медгазов обеспечивают работу периферийного газового оборудования.
  • Вспомогательные рельсы позволяют использовать мониторные полки, штанги капельниц, корзины и другое навесное оборудование.
  • Для освещения пространства вокруг койко-места используется светильник с изменяющейся геометрией.
  • Изделие соответствует нормам ЕС (EN-737-II).





Возможные проблемы и пути решения:





  • При возникновении необходимости ремонта изделия, обращайтесь к фирме-изготовителю или к уполномоченному сервисному центру.



ПЕРЕЧЕНЬ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ: MG-YOYx-01--- Торцевая крышка
MG-GPMA-OP-YP--- Клапан-розетка кислорода
MG-GPMA-VP-YP--- Клапан-розетка вакуума
MG-GPMA-HP-YP--- Клапан-розетка сжатого воздуха (4 бар)
MG-YOYx-07--- Крышка гнезда вентиля
MG-YBx-12-- Электрические розетки Легран Карива с заземлением
MG-TOP--- Клемма заземления
MG-YOYx-29--- подрозетник
MG-YOYx-22--- Вентиль 3/8"
  Накидная гайка 3/8"

Контроль изделия:

  • До начала использования прочтите данную инструкцию. Если отдельные положения инструкции Вами не понятны, обратитесь к поставщику изделия.
  • Нарушение требований инструкции может стать причиной пожара, серьёзного ущерба и травм обслуживающего персонала и пациентов.
  • При приобретении изделия, вскройте упаковку и проведите визуальный контроль отсутствия изъянов. В случае обнаружения изъянов, не используя изделие, оформите его возврат.

Цель использования:

  • Реанимационные консоли предназначены для обеспечения пациента медицинскими газами и электроэнергией, размещения вспомогательного медицинского оборудования.

Место использования:

  • Изделие используется в отделениях реанимации, интенсивной терапии и палатах пробуждения в больницах и лечебно-профилактических учреждениях.

Требования по эксплуатации:

  • Использование консолей должна осуществляться только специально обученным и подготовленным персоналом.
  • Перед началом эксплуатации проверьте все контакты на отсутствие утечек.
  • Не используйте изделие при наличии утечек, вызовите службу эксплуатации.
  • Никогда не используйте для консоли и поблизости от неё огнеопасные органические вещества.
  • Соблюдайте температурный режим от -20° до +50° C для изделий использующих кислород.
  • Не допускайте пролива жидкостей на изделие. Это может привести к отмене гарантий.

Требования по уходу:

  • Реанимационные консоли могут эксплуатироваться в течение длительного периода без ремонта.
  • Поверхности реанимационной консоли протираются сухой чистой тканью или смоченной дезинфекционными растворами.

Ремонт:

  • При возникновении необходимости ремонта изделия, обращайтесь к фирме-изготовителю или к уполномоченному сервисному центру.
  • Фирма-производитель или уполномоченные ей организации не несут ответственности в случае возникновения опасности для здоровья людей или материального ущерба наступивших вследствие неправильного монтажа или ремонта изделия неуполномоченными организациями или лицами.

Ошибки при эксплуатации, возможный ущерб людям и окружающей среде:

  • Никогда не используйте для консоли и поблизости от неё огнеопасные органические вещества. Фирма-производитель не несёт ответственности за возможные последствия.
  • Для предотвращения возможных негативных ситуаций при эксплуатации, строго следуйте требованиям инструкции.
  • Не используйте поблизости от консоли горючие и взрывчатые материалы.
  • Принимайте меры по удалению от оборудования использующего кислород нагревающихся или искрящих электроприборов.
  • Не демонтируйте отдельные элементы консоли, не допускайте замены элементов.
  • Не курите в помещениях, где используется кислород и закись азота. Не допускайте открытого огня.
  • Кислород не является горючим газом, однако все материалы, горящие на воздухе, в присутствии кислорода горят интенсивнее. В кислородной среде масла и смазки взрывоопасны. По этой причине около изделий работающих на кислороде не должны находится горюче-смазочные материалы.
  • В связи с тем, что избыточное количество вдыхаемого кислорода может негативно влиять на здоровье человека, следует обращать внимание на возможные утечки газа.
  • Вдыхание закиси азота может привести к потере сознания. В случае утечки газа людей необходимо удалить из помещения.

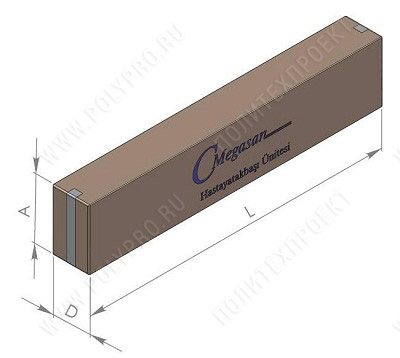

Упаковка и транспортировка:

  • Изделие упаковывается в полиэтиленовую плёнку и укладывается в картонную коробку.



МОДЕЛЬ Длина, мм Ширина, мм Высота, мм Вес нетто, кг Вес брутто, кг
MG-YOYA 320 205 1 630 21,2 20,6
MG-YOYP 320 205 1 630 17,2 17,6
