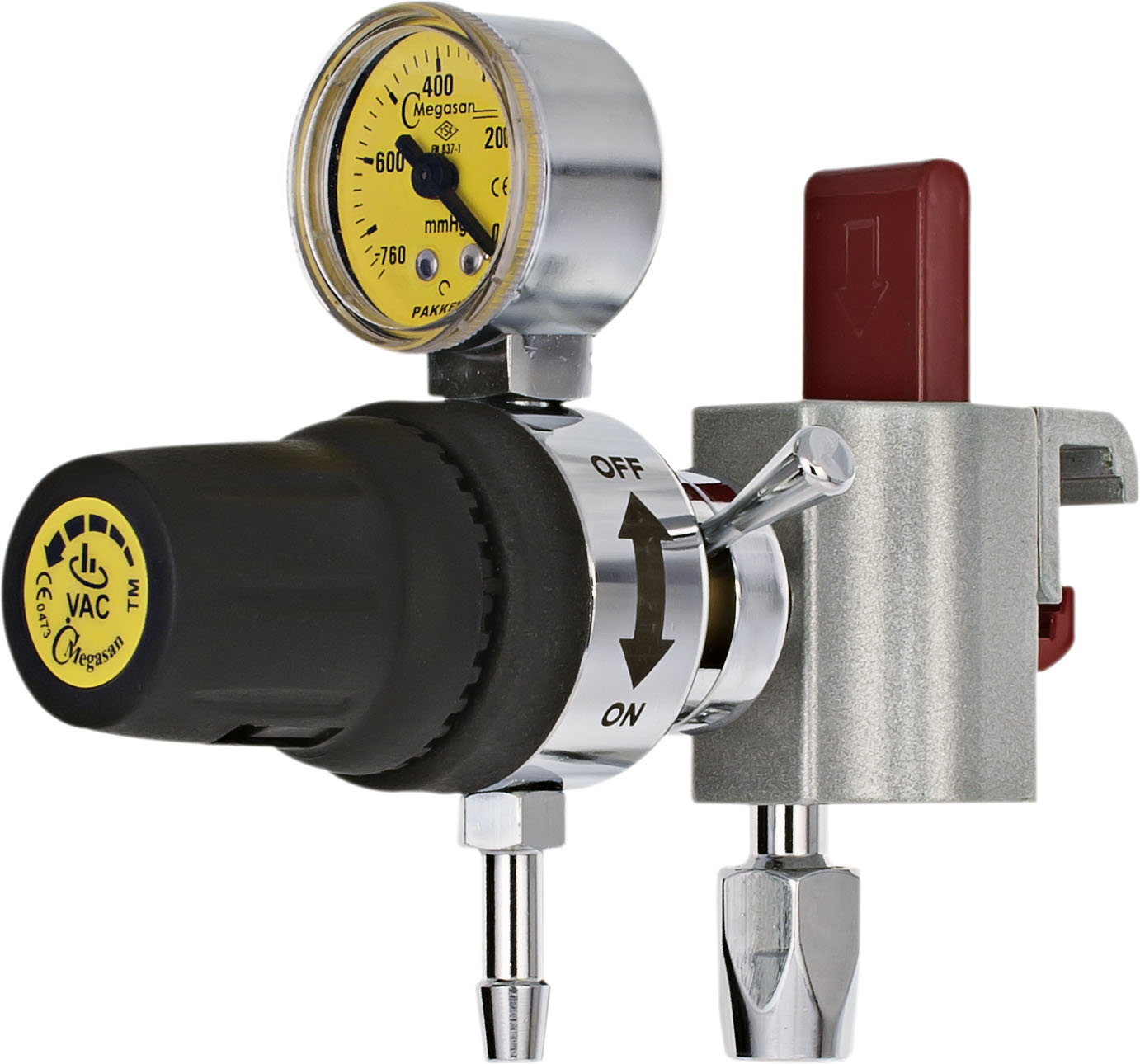

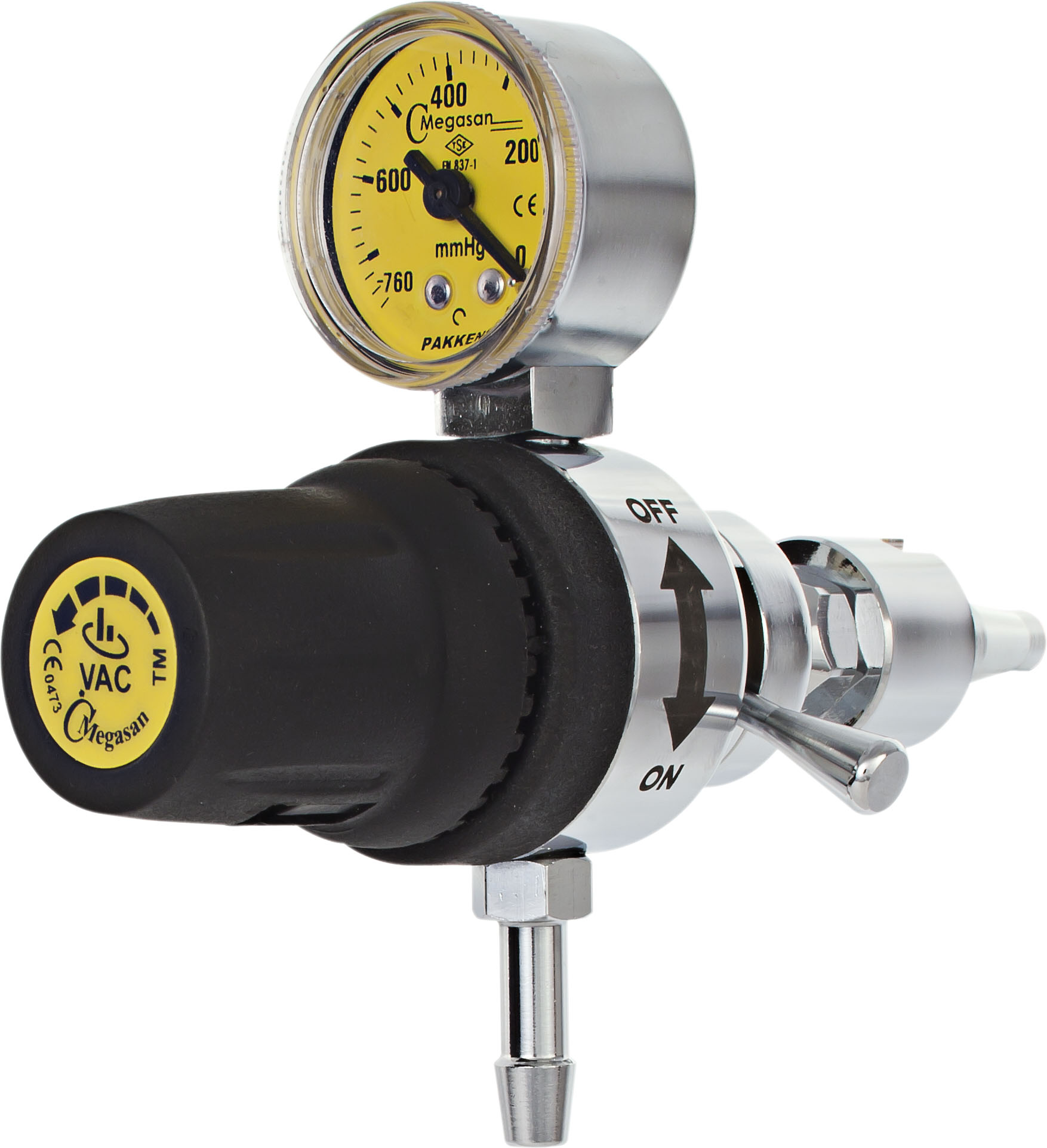

Регулятор вакуума
Регулятор вакуума

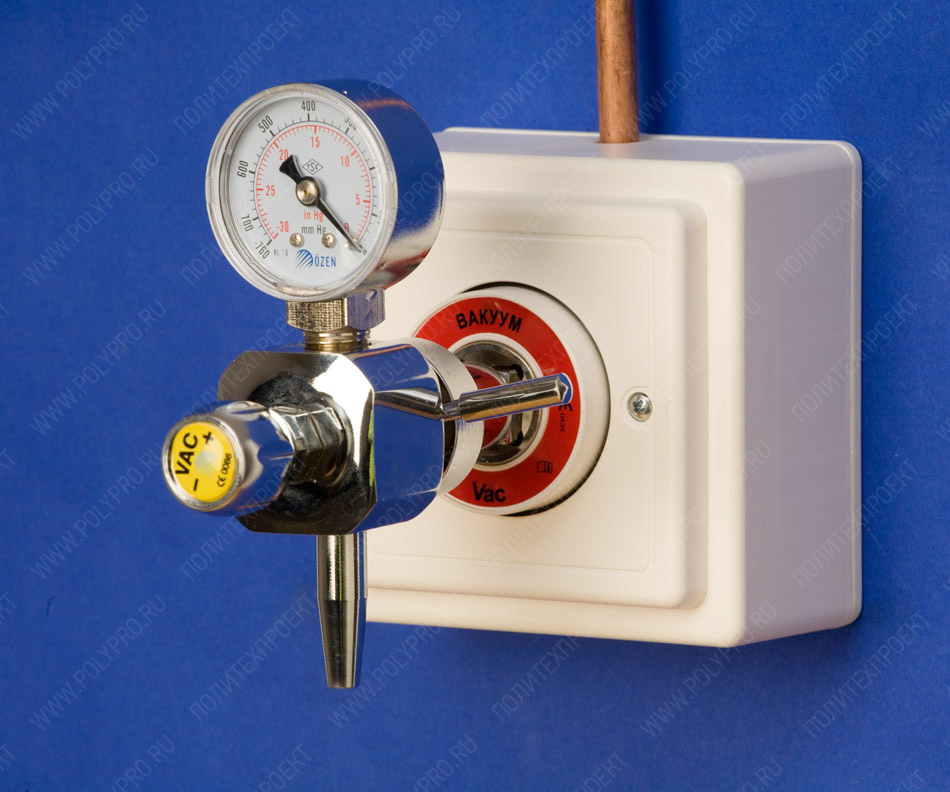

Регулятор позволяет производить плавную регулировку степени разрежения и величины расхода потока. Подключается к выходу центральной вакуумной системы с быстросъемным разъемом.
- Технические характеристики
- Полное описание
1. Основные технические данные
1.1. Условия эксплуатации РВ соответствуют требованиям ГОСТ Р 50444.
1.2. Рабочий диапазон - не более 1 бар (0,1 МПа) (1 атм.).
1.3. Утечка запорного вентиля РВ в закрытом состоянии при давлении минус 0,095?0,005 МПа не должна превышать 1 мл/мин.
1.4. Утечка в выходном контуре РВ при открытом запорном вентиле и закрытом регулировочном вентиле при давлении минус 0,095?0,005 МПа не должна превышать 10 мл/мин.
1.5. Диапазоны регулировки степени разряжения (вакуума) на выходном штуцере РВ должны быть от максимально разряжения (вакуума) на входе регулятора до минус 0,002 МПа, не менее.
1.6. По условиям воспринимаемых в процессе эксплуатации механических воздействий РВ относится к группе 2 по классификации ГОСТ Р 50444, раздел 1.
1.7. РВ устойчивы к механическим воздействиям, вызванным грубым обращением по ГОСТ Р 50267.0.
1.8. Наружные поверхности РВ устойчивы к дезинфекции 3%-м раствором перекиси водорода с добавлением 0,5% моющего средства типа «Лотос» по ОСТ 42-21-2.
1.9. Покрытия РВ соответствуют требованиям для покрытий класса III по ГОСТ 9.032.
1.10. Условия хранения РВ в части воздействия климатических факторов должны соответствовать условиям хранения 2 по ГОСТ 15150.
1.8 Средняя наработка на отказ не менее 5000 часов, средний сроке службы до 4 лет.
1.9. Габаритные размеры РВ, мм не более 105 х 85 х 85.
1.10. Регулятор вакуумный медицинский соответствует стандартам DIN.
2. Устройство и работа изделия

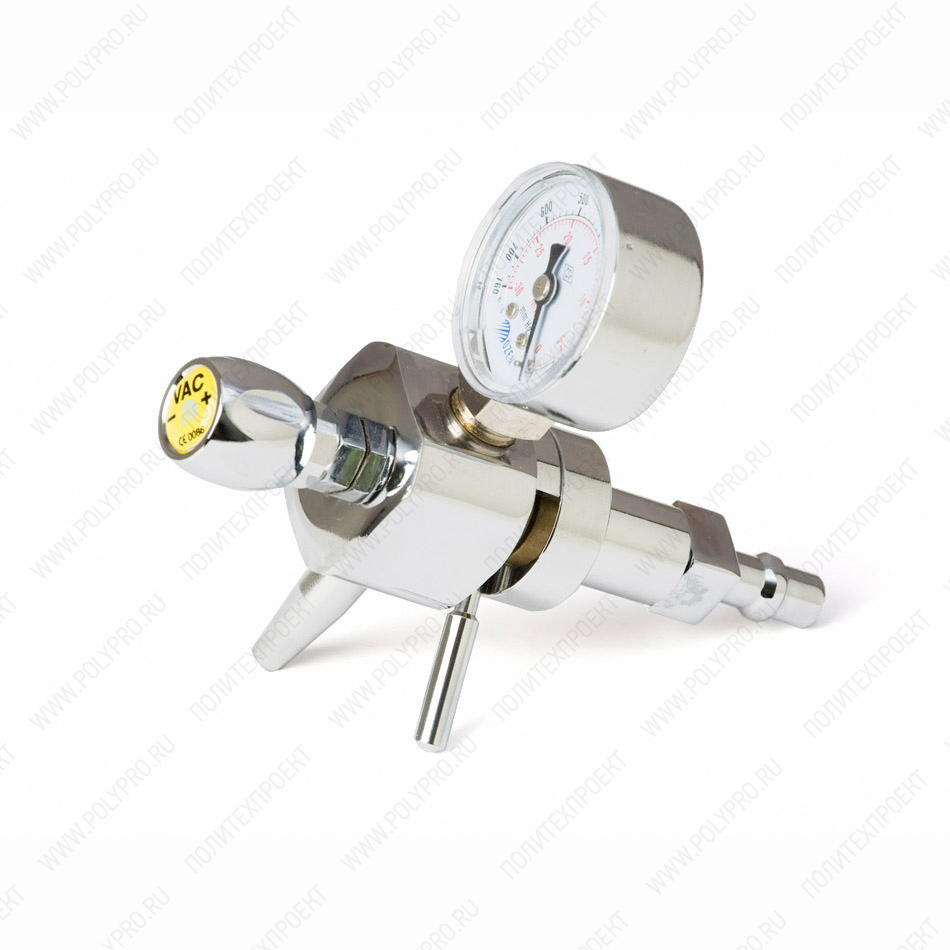

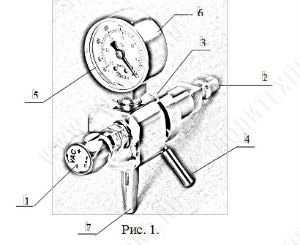

2.1. В состав РВ (рис. 1) входят следующие узлы и детали:
- ручка запорного вентиля….……………………………………….………….......1
- входной штуцер регулятора вакуума……………………………………….......2
- корпус регулятора вакуума……………………………….…………………........3
- ручка регулировки степени разряжения (регулировочный вентиль).….…4
- встроенный вакуумметр……………………………………………………..........5
- защитный кожух вакуумметра……………………………………………….......6
- выходной штуцер……………………………………………………………..........7
2.2. Ручка запорного вентиля поз. 1 предназначена для запирания или регулировки зазора входного канала РВ.
С помощью этой ручки можно регулировать величину расхода Q л/мин отсасываемого газового потока.
2.3. Ручка регулировки степени разряжения поз. 4 позволяет изменять степень давления газа на выходном штуцере поз 7, при этом крайне правому положению (вращение по часовой стрелке) соответствует максимальная степень разряжения.
2.4. Контроль степени разряжения (вакуума) на выходном штуцере поз. 7 производится по встроенному вакуумметру поз. 5.
2.5. Выходной штуцер поз. 7 выполнен по типу «конуса», что позволяет подключать к нему шланги с различными внутренними диаметрами.
2.5. При отключении РВ от клапанной системы после окончания работы рекомендуется предварительно снизить разряжение (контроль по вакуумметру поз. 5) до значения 0,03…0,02 МПа с помощью ручки поз. 4 или закрыть запорный вентиль РВ с помощью ручки поз. 1.
