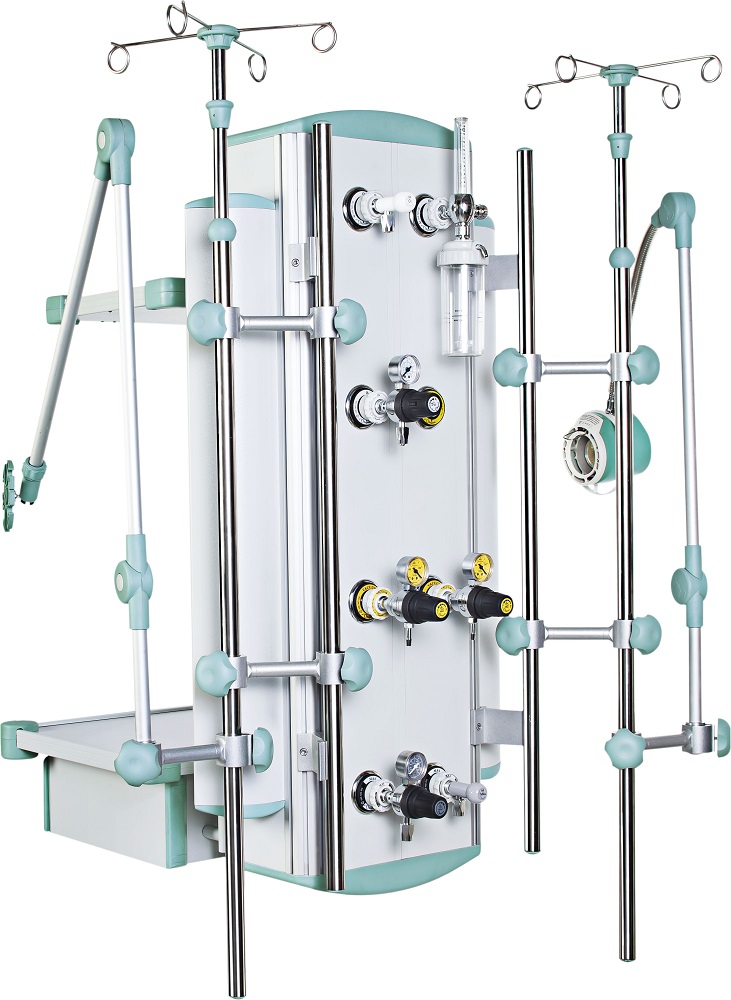

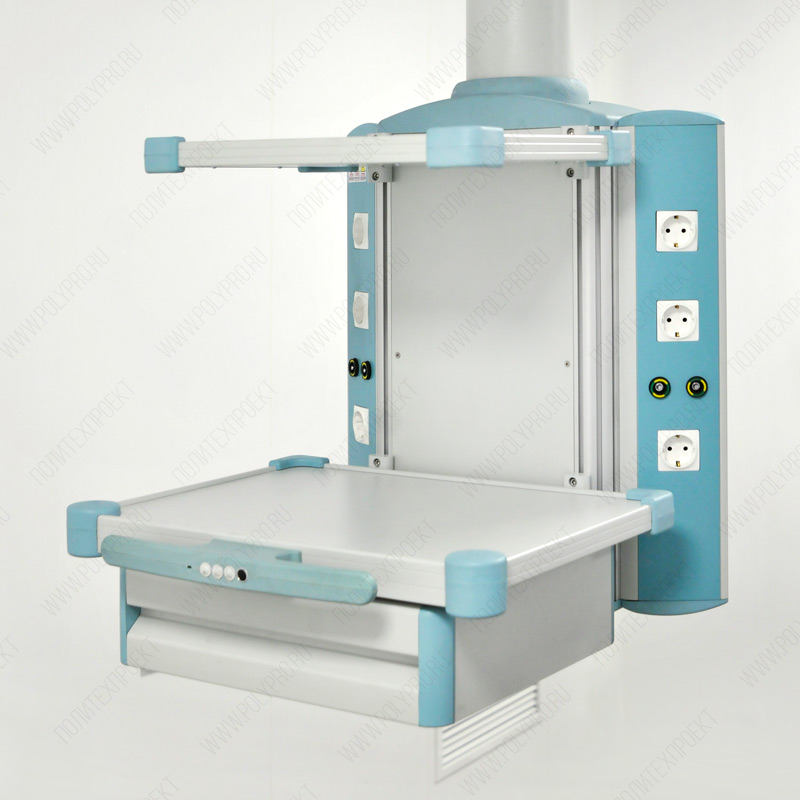

Потолочный модуль жизнеобеспечения

Потолочные модули жизнеобеспечения предназначены для использования в операционных блоках для оптимальной организации рабочего пространства медицинского персонала, обеспечения проводимых операций лечебными газами и электроэнергией, размещения дополнительного оборудования, инструментов и расходных материалов.

Такие модули также с успехом могут использоваться в отделениях реанимации, интенсивной терапии.

Для предотвращения самопроизвольного движения в горизонтальной плоскости модуль снабжен пневматической тормозной системой.

Перед изготовлением каждого модуля жизнеобеспечения согласовывается количество, стандарт и виды газов точек потребления лечебных газов и электрических розеток. На изделии могут быть установлены контрольные манометры. Поворотное плечо модуля охватывает зону в 340°.

Технические характеристики
Полное описание
Инструкции

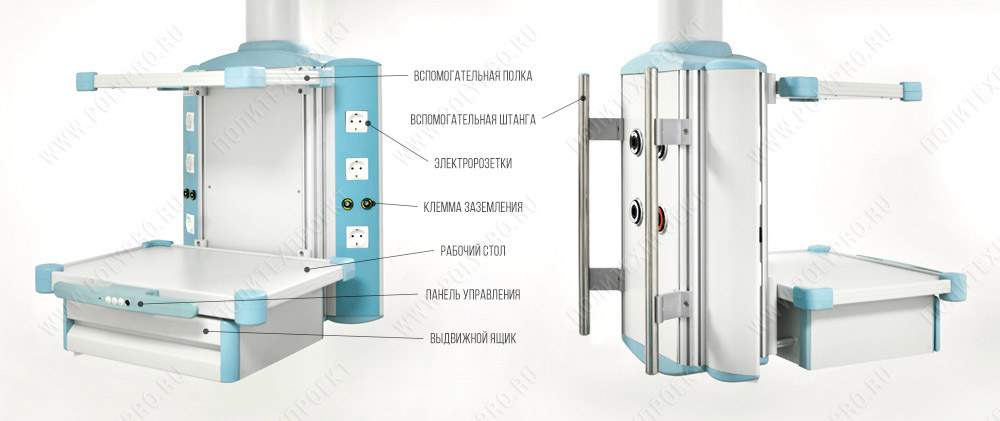

Технические характеристики потолочных консолей:

Потолочные консоли делятся на два вида: хирургические и анестезиологические.
Внешний вид и принцип работы обоих видов одинаковы.
Хирургические и анестезиологические потолочные консоли различаются по видам используемых газов.

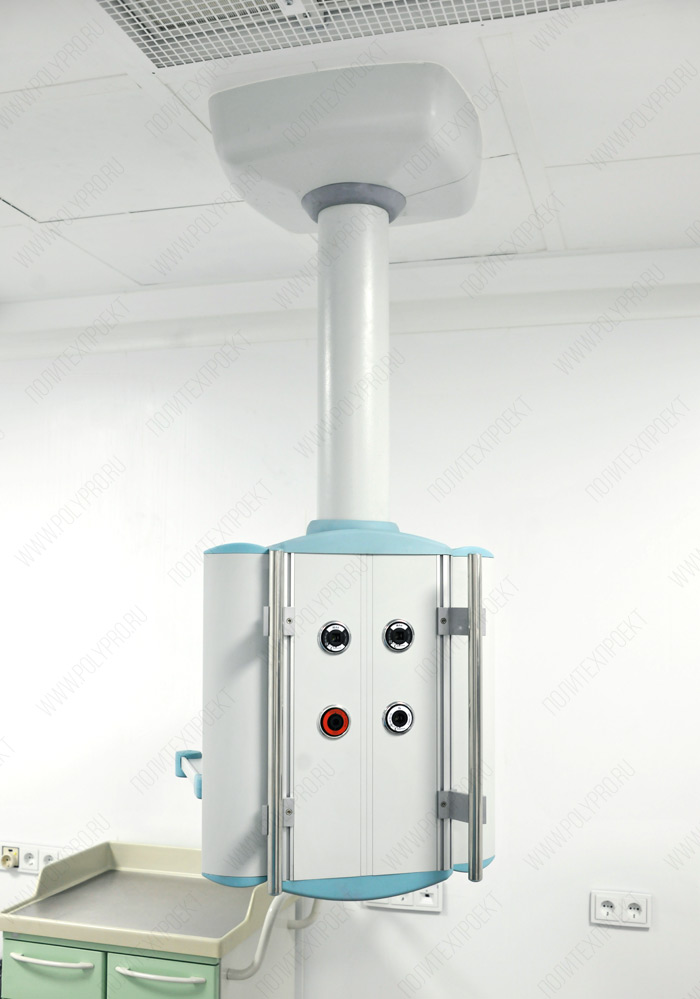

На консолях для анестезиологов обычно устанавливаются клапаны-розетки для кислорода, закиси азота, вакуума, сжатого воздуха 5 бар и системы отвода наркогазов.
На хирургических консолях обычно устанавливаются клапаны-розетки кислорода, закиси азота, вакуума, сжатого воздуха 5 бар и воздуха высокого давления 7 бар.
Клапаны-розетки подключаются к магистралям медицинских газов при помощи пневмошланга.
Количество, стандарт и виды газов клапанов-розеток согласуются с заказчиком.
На изделии могут быть установлены показывающие манометры на давление 0-16 бар.

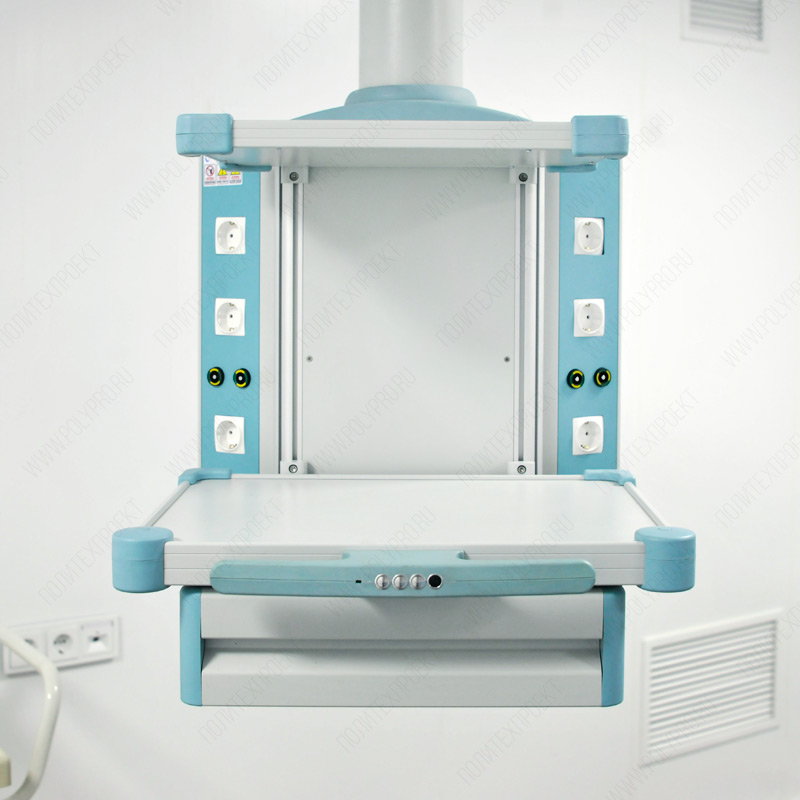

Управление движением консоли осуществляется при помощи кнопок расположенных на панели управления.
Для ограничения движения консоли вверх вниз используются выключатели.
Расстояние подъёма рабочего блока по высоте составляет 55 см.
Поворотное плечо консоли охватывает зону в 340° .
Для движения вверх вниз рабочего блока используется однофазный электродвигатель работающий от переменного тока 220 в, 50 гц.
Электрическая разводка консоли выполнена кабелем с медной жилой сечением 2,5 мм в негорючей силиконовой изоляции.
В используемом кабеле жила коричневого цвета – фаза, синего – ноль, жёлтого – заземление.
Консоли окрашиваются электростатичной порошковой краской в цвет по каталогу RAL.

Изделие соответствует нормам ЕС (EN-737-II).

Особенности и отличия моделей:

Модель	Отличия
Двухплечевая консоль с электродвигателем	При помощи электродвигателя нижнее плечо может подниматься на высоту 55 см. Угол поворота консоли по горизонтальной плоскости 360°.
Одноплечевая консоль с электродвигателем	При помощи электродвигателя нижнее плечо может подниматься на высоту 55 см. Угол поворота консоли по горизонтальной плоскости 340°.
Одноплечевая консоль без электродвигателя	Угол поворота консоли по горизонтальной плоскости 340°.
Консоль интенсивной терапии	Консоль интенсивной терапии объединяет в одном изделии консоли двух типов: хирургическую и анестезиологическую, смонтированные на едином горизонтальном профиле, позволяющем осуществлять перемещения оборудования. Горизонтальный рельс имеет три точки крепления изделия к потолку, обеспечивающие жесткость и надежность конструкции.

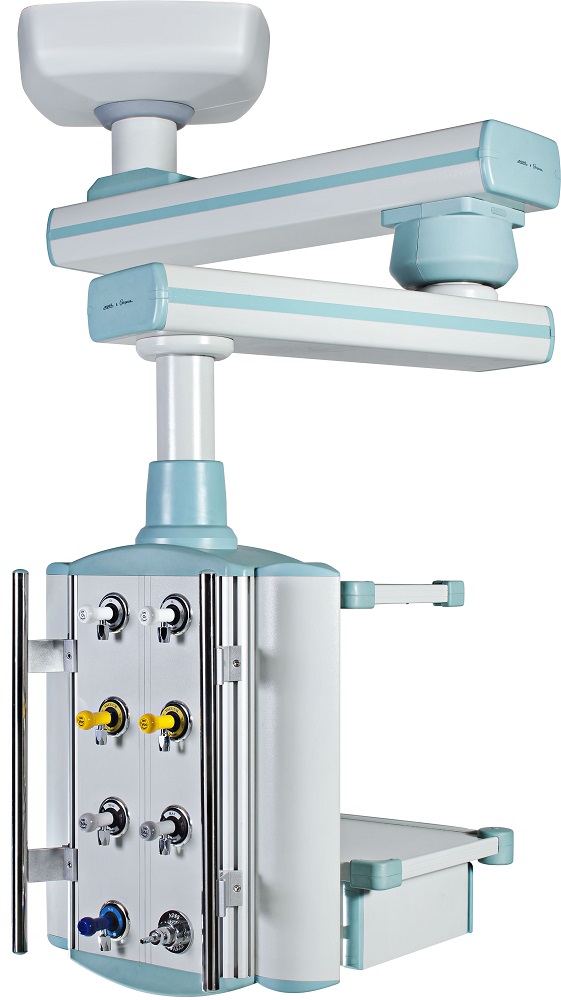

Двухплечевая потолочная консоль с электродвигателем

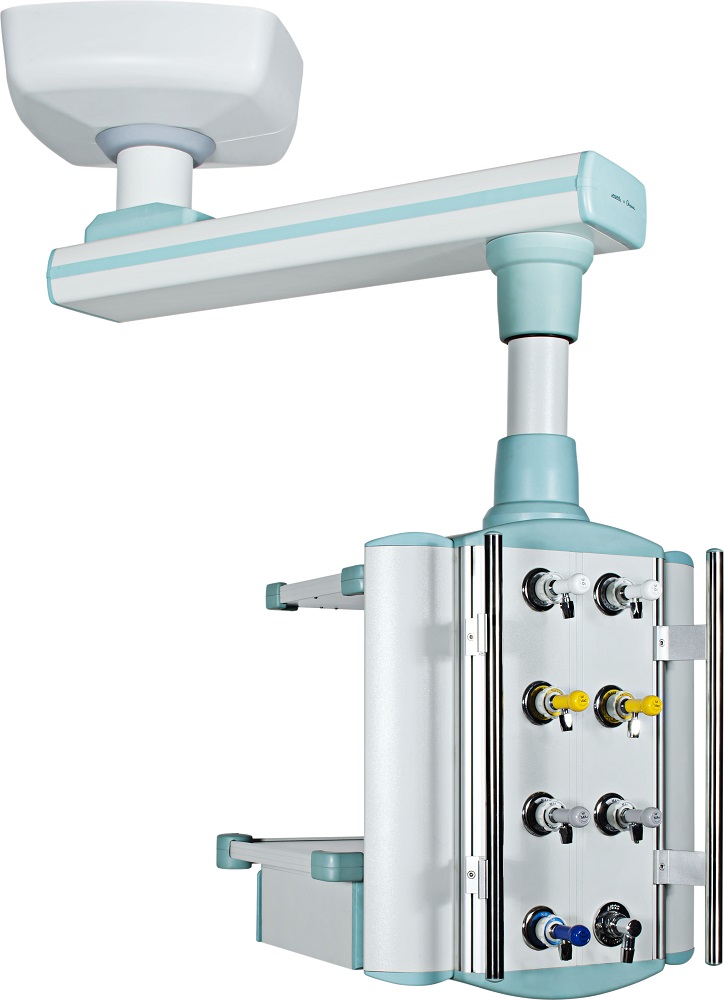

Одноплечевая потолочная консоль с электродвигателем

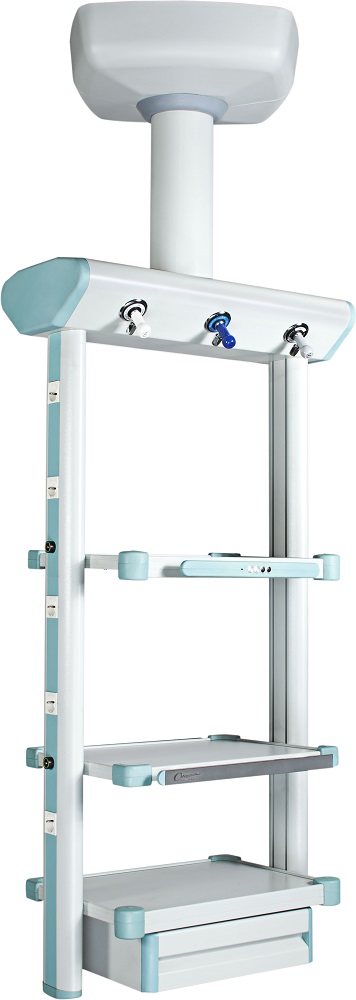

Одноплечевая потолочная консоль без электродвигателя

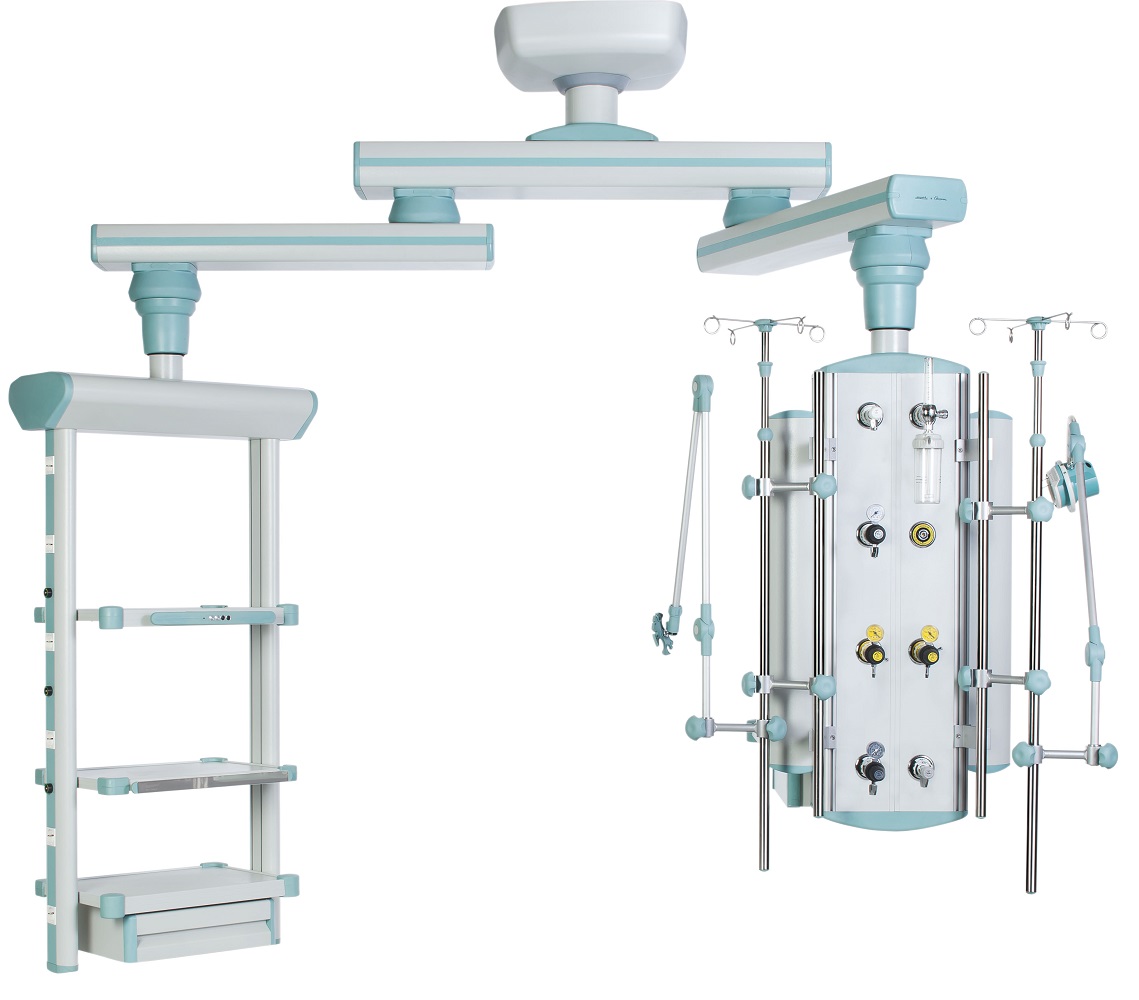

Потолочная консоль для отделений интенсивной терапии

Габариты и радиусы поворота двухплечевой консоли

Длина верхнего плеча = 1000 mm
Длина нижнего плеча = 1000 mm
Радиус поворота верхнего плеча =R1=878mm
Радиус поворота верхнего и нижнего плечей =R2=1663mm
Радиус поворота верхнего, нижнего плечей и рабочего блока =Rmax=2131mm

Угол подъёма вверх - 23
Угол подъёма вниз - 23
Максимальная высота подъема – 55 cм

Требования по уходу:

Потолочные консоли могут эксплуатироваться в течение длительного периода без ремонта.
Поверхности потолочной консоли протираются сухой чистой тканью или смоченной дезинфекционными растворами.

Профилактические работы:

Для обеспечения длительности службы изделия достаточно исполнять все требования инструкции.
В случае возникновения нерешаемых проблем обращайтесь к поставщику.
