Многофункциональный больничный модуль (палатная консоль)
Многофункциональный больничный модуль (палатная консоль)

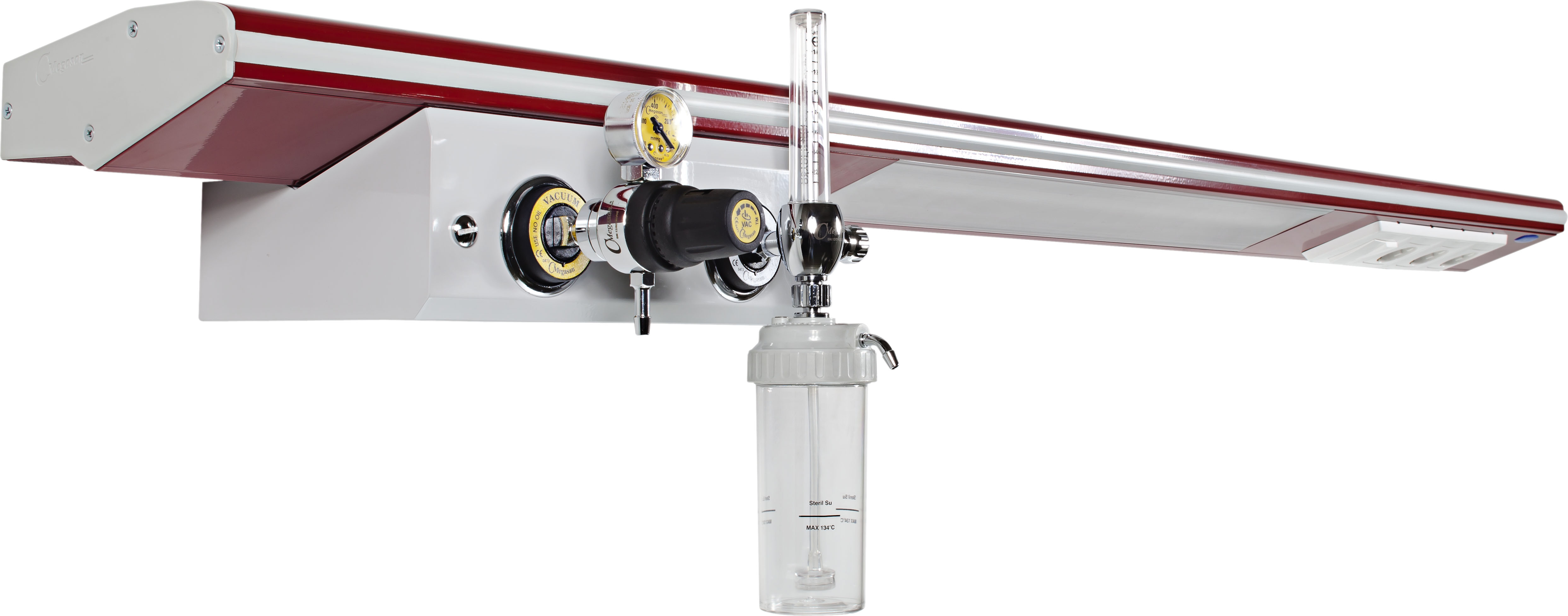

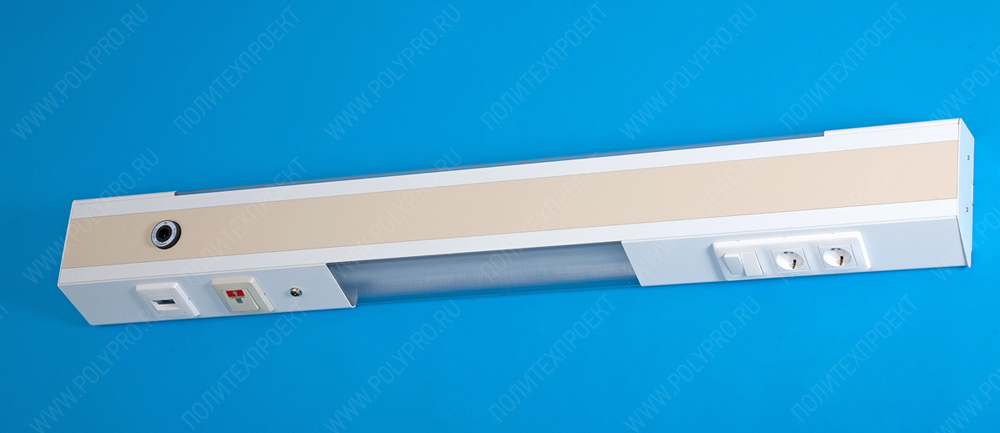

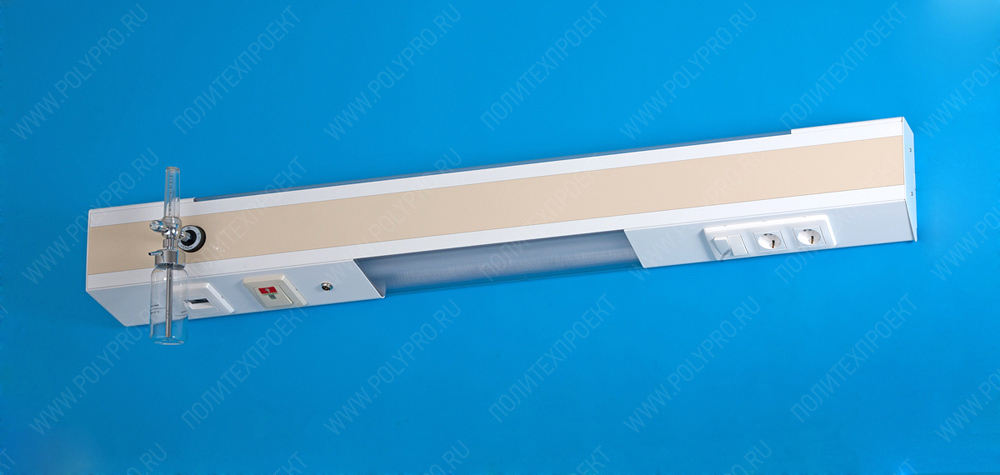

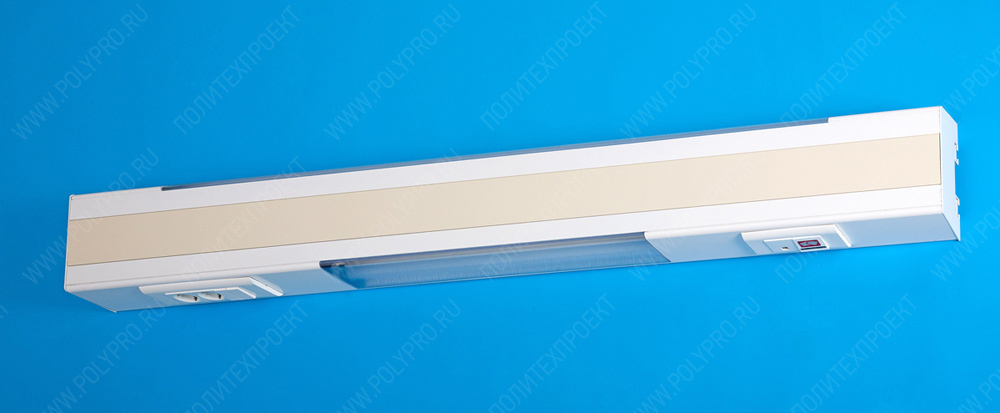

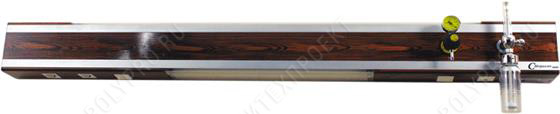

Палатная консоль устанавливается около койко-места и служит для обеспечения потребностей пациента в медицинских газах, освещении, снабжения электроэнергией дополнительных устройств, позволяет пользоваться услугами системы вызова медперсонала, телефонии, радиофикации. На верхней поверхности консоли установлен светильник общего освещения палаты с люминсцентной лампой 36 Вт. Для местного освещения пространства вокруг койко-места на нижней поверхности консоли имеется светильник с люминсцентной лампой 18 Вт. Управление этими светильниками осуществляется с помощью выключателей или пульта пациента. При наличии в лечебном учреждении системы вызова медперсонала на консоли устанавливаются клавиши вызова и сброса вызова.
- Технические характеристики
- Полное описание
- Палатные консоли предназначены для обеспечения пациента медицинскими газами, электроэнергией, освещением, системой вызова медперсонала и другими услугами в различных лечебно-профилактических учреждениях.
Технические характеристики палатных консолей:
- На палатной консоли устанавливаются клапаны-розетки медицинских газов. Их количество, стандарт и вид газов определяется требованиями заказчика.
- На консоли обычно устанавливается две электрических розетки. Тип, стандарт и возможное количество согласовываются заказчиком.
- В связи с тем, что кислород и приборы обеспечивающие подачу кислорода должны быть удалены от нагревающихся или искрящих электрических изделий, включая розетки, оборудование системы медицинских газов и электрооборудование изолированы друг от друга.
- Электрические розетки и газовые клапаны-розетки разнесены на разные стороны консоли.
- Корпус палатных консолей изготавливается из алюминиевого профиля.
- Для освещения помещения на верхней поверхности консоли размещён флюоресцентный светильник с одной лампой 36 Вт.
- Для освещения прикроватного пространства (для чтения) на нижней поверхности консоли размещён флуоресцентный светильник с одной лампой 18 вт.
- В обеих системах используется электронный балласт.
- Для управления освещением на консоли устанавливается двойной выключатель.
По желанию заказчика на консоли может быть установлено следующее дополнительное оборудование:
- Телефонная розетка.
- Изменено количество электрических розеток.
- Розетка местной трансляции.
- Радиорозетка.
- Система вызова медперсонала.
- Пульт пациента по управлению освещением и вызовом медперсонала.
- Оборудование бесперебойного электропитания (UPS).
- Компьютерный разъём.
- Клемма заземления.
- Оборудование для подключения к системе диспетчеризации объекта.
- На отдельные типы консолей возможна установка вспомогательного рельса и штанги для капельницы и инфузионного насоса.
- Электрическая разводка консоли выполнена медным кабелем сечением 2,5 мм в негорючей изоляции.
- Стандартная длина консоли 1 500 мм.
- Консоли окрашиваются порошковой краской в цвет по каталогу RAL.
- Изделие соответствует нормам ЕС (EN-737-II).
Изделие соответствует нормам ЕС (EN-737-II).

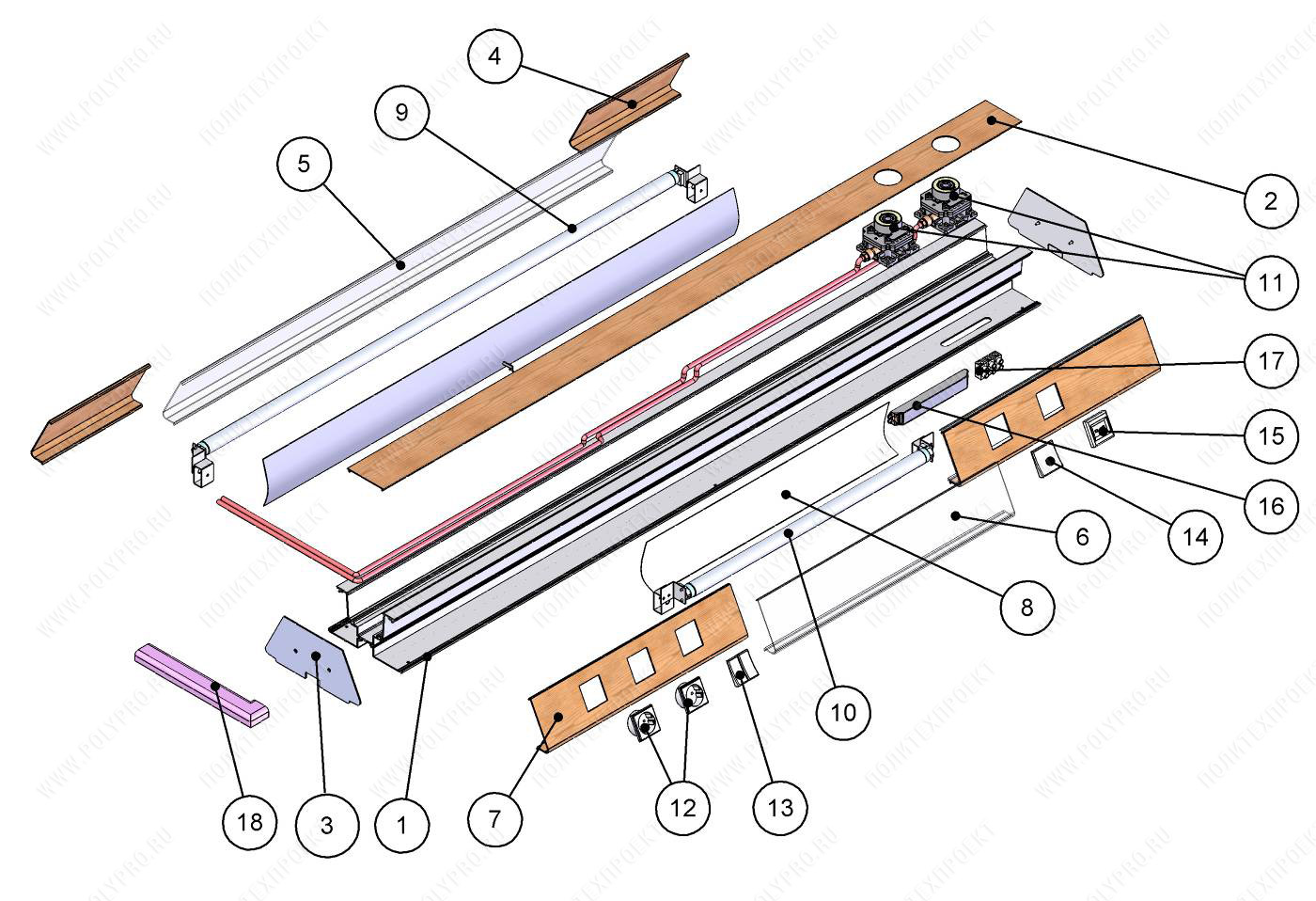

Перечень элементов консоли:
- Корпус
- Панель (крышка газового канала)
- Торцевая крышка
- Верхние панели
- Рассеиватель верхнего светильника
- Рассеиватель нижнего светильника
- Нижние панели
- Отражатель света
- Флуоресцентная лампа верхнего света (36w)
- Флуоресцентная лампа нижнего света (18w)
- Клапаны-розетки медицинских газов
- Электрические розетки с заземлением
- Выключатель освещения
- Разъем пульта пациента (для управления освещением)
- Телефонный/компьютерный разъём
- Электронные балласты
- Клеммы подвода электроэнергии
- Кабельный канал
