Концентраторы кислорода
• Концентраторы кислорода Smart 10/Smart 20 и Smart 10 + Air имеют панель управления и индикации.• Основные технические характеристики включают производительность по кислороду, чистоту медицинского кислорода, чистоту сжатого воздуха, давление на выходе и другие параметры.
• Концентраторы кислорода имеют различные объемы ресиверов кислорода и воздуха, а также уровень шума и размер частиц, удерживаемых фильтром.
• Мощность, масса, напряжение сети и частота сети также являются важными характеристиками.
• Концентраторы кислорода имеют степень защиты IP 40 и стандарт замка газового клапана DIN 13260-2.
- Технические характеристики
- Полное описание

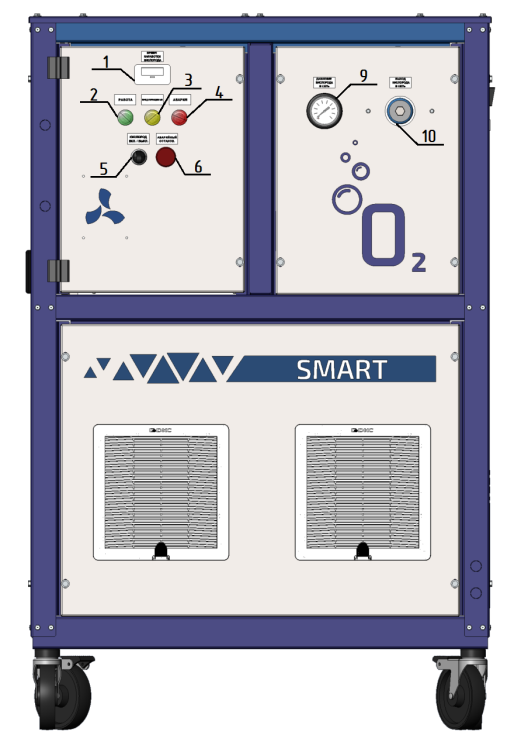

Панель управления и индикации Smart 10/Smart 20 (вид спереди):

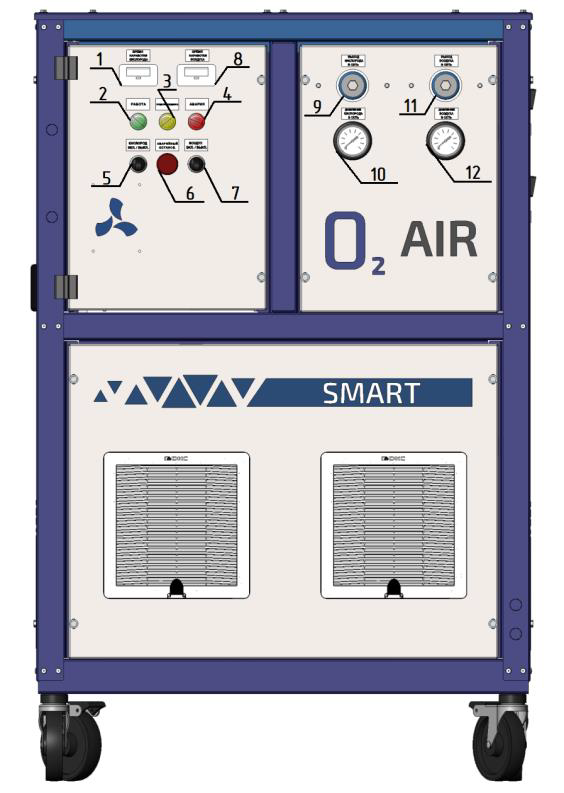

Панель управления и индикации Smart 10 + Air (вид спереди):
- Счетчик часов наработки модуля генерирования кислорода;
- Световая индикация работы концентратора кислорода (Зеленая);
- Световая индикация предупреждения концентратора кислорода (Желтая);
- Световая индикация аварийного состояния концентратора кислорода (Красная);
- Тумблер включения/выключения концентратора кислорода;
- Кнопка аварийной остановки;
- Тумблер включения/выключения воздушного компрессора;
- Счетчик часов наработки воздушного компрессора;
- Кислородная розетка (Клапан);
- Манометр кислорода;
- Воздушная розетка (Клапан);
- Манометр воздуха.

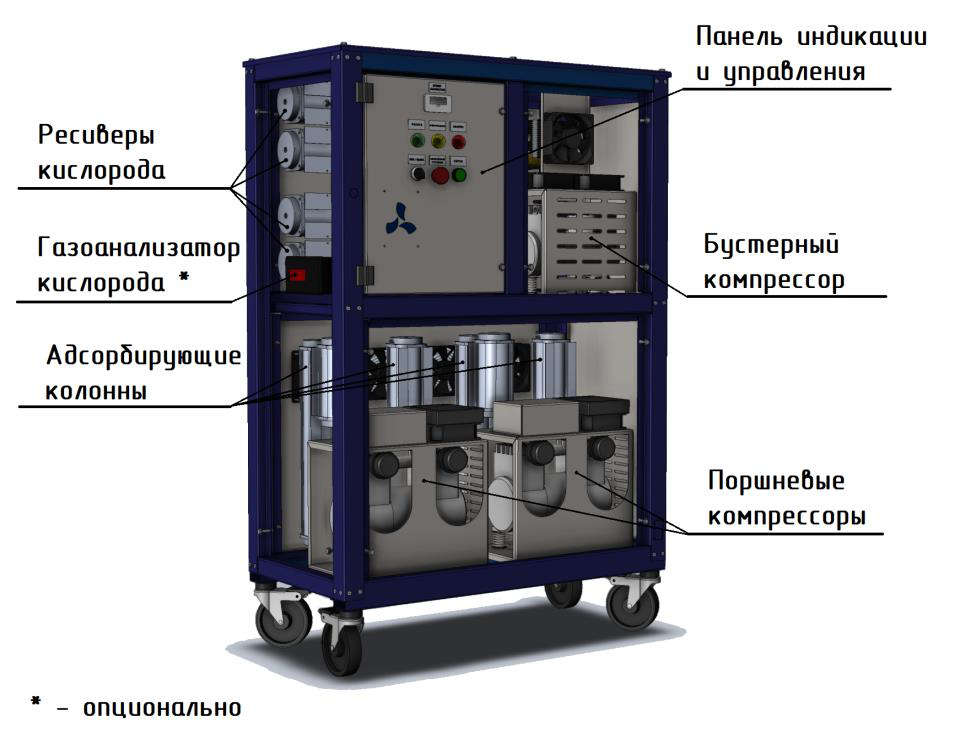

Устройство в разрезе:

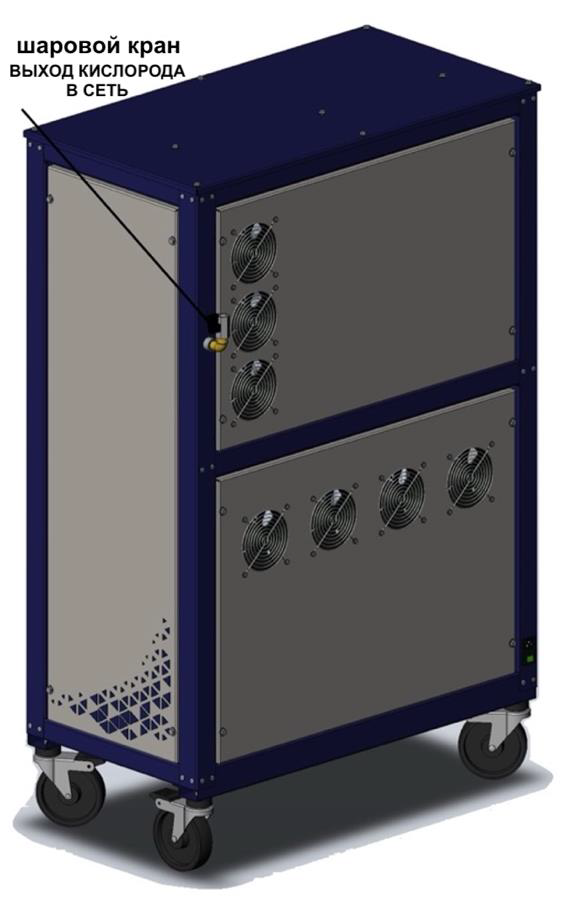

Вид сзади:
Основные технические характеристики:
|
Модель |
Концентратор кислорода Smart мобильный 10 |
Концентратор кислорода Smart мобильный 10 + Air |
Концентратор кислорода Smart мобильный 20 |
|
Производительность по кислороду, л/мин |
10 |
10 |
20 |
|
Чистота медицинского кислорода, % |
93±3 |
||
|
Чистота сжатого воздуха |
Класс 1.3.0 по ГОСТ Р ИСО 8573-1-2005 |
||
|
Давление на выходе из шарового крана «Выход кислорода в сеть», МПа |
0.4…0.5 |
||
|
Давление на выходе из воздушного компрессора, МПа |
- |
0.7 |
- |
|
Производительность по воздуху, л/мин |
- |
40 |
- |
|
Давление на выходе из кислородной газовой розетки, МПа (±1,5%) |
0.4…0.5 |
||
|
Соединение на выходе, G” |
1/4" |
||
|
Количество модулей генерирования кислорода, шт. |
1 |
1 |
2 |
|
Объем ресивера кислорода, л |
6 |
6 |
12 |
|
Объем ресивера воздуха, л |
- |
6 |
- |
|
Уровень шума, дБ, не более |
60 |
||
|
Размер частиц, удерживаемый фильтром |
0.3 мкм |
||
|
Мощность, кВт |
1.2 |
1.7 |
2.1 |
|
Масса, кг |
135 ± 10% |
140 ± 10% |
145 ± 10% |
|
Напряжение сети, В |
220 |
||
|
Частота сети, Гц |
50 |
||
|
Количество фаз |
1 фаза |
||
|
Габаритные размеры (ДхШхВ), мм ±10%) |
850х450х1300 ± 10% |
||
|
Степень защиты |
IP 40 |
||
|
Стандарт замка газового клапана |
DIN 13260-2 |
||
Модели концентраторов кислорода SMART:
• Smart 10
• Smart 20
• Smart 10 + Air
Панель управления и индикации:
• Счетчик часов наработки модуля генерирования кислорода
• Световая индикация работы, предупреждения и аварийного состояния
• Тумблер включения/выключения концентратора и воздушного компрессора
• Кнопка аварийной остановки
• Кислородная и воздушная розетки с манометрами
Основные технические характеристики:
• Производительность по кислороду: 10 л/мин (Smart 10, Smart 10 + Air), 20 л/мин (Smart 20)
• Чистота медицинского кислорода: 93±3%
• Чистота сжатого воздуха: Класс 1.3.0 по ГОСТ Р ИСО 8573-1-2005
• Давление на выходе из шарового крана: 0.4…0.5 МПа
• Давление на выходе из воздушного компрессора: 0.7 МПа (Smart 10 + Air)
• Производительность по воздуху: 40 л/мин (Smart 10 + Air)
• Давление на выходе из кислородной газовой розетки: 0.4…0.5 МПа (±1,5%)
• Соединение на выходе: 1/4"
• Количество модулей генерирования кислорода: 1 (Smart 10, Smart 10 + Air), 2 (Smart 20)
• Объем ресивера кислорода: 6 л (Smart 10, Smart 10 + Air), 12 л (Smart 20)
• Объем ресивера воздуха: 6 л (Smart 10 + Air)
• Уровень шума: не более 60 дБ
• Размер частиц, удерживаемый фильтром: 0.3 мкм
• Мощность: 1.2 кВт (Smart 10), 1.7 кВт (Smart 10 + Air), 2.1 кВт (Smart 20)
• Масса: 135 ± 10% кг (Smart 10), 140 ± 10% кг (Smart 10 + Air), 145 ± 10% кг (Smart 20)
• Напряжение сети: 220 В
• Частота сети: 50 Гц
• Количество фаз: 1 фаза
• Габаритные размеры: 850х450х1300 ± 10% мм
• Степень защиты: IP 40
• Стандарт замка газового клапана: DIN 13260-2
