Клапанные системы для лечебных (медицинских) газов
Клапанные системы для лечебных (медицинских) газов

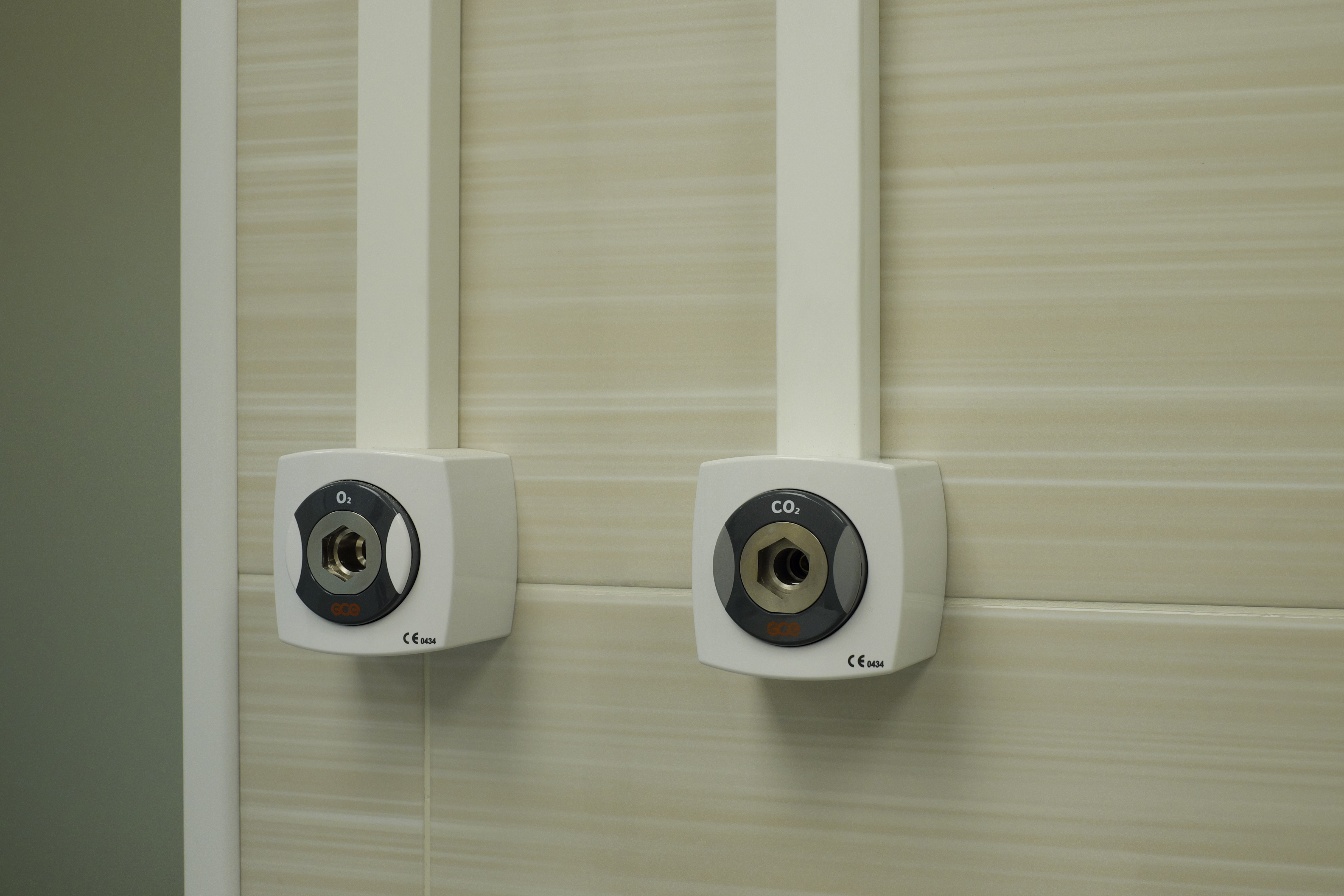

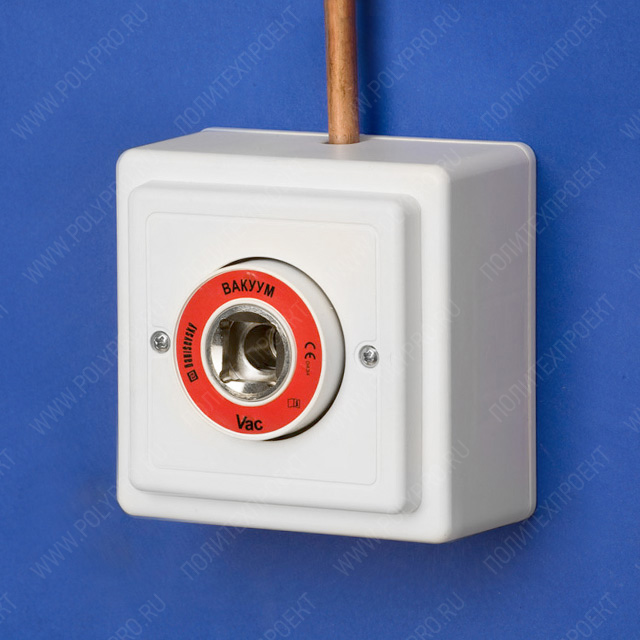

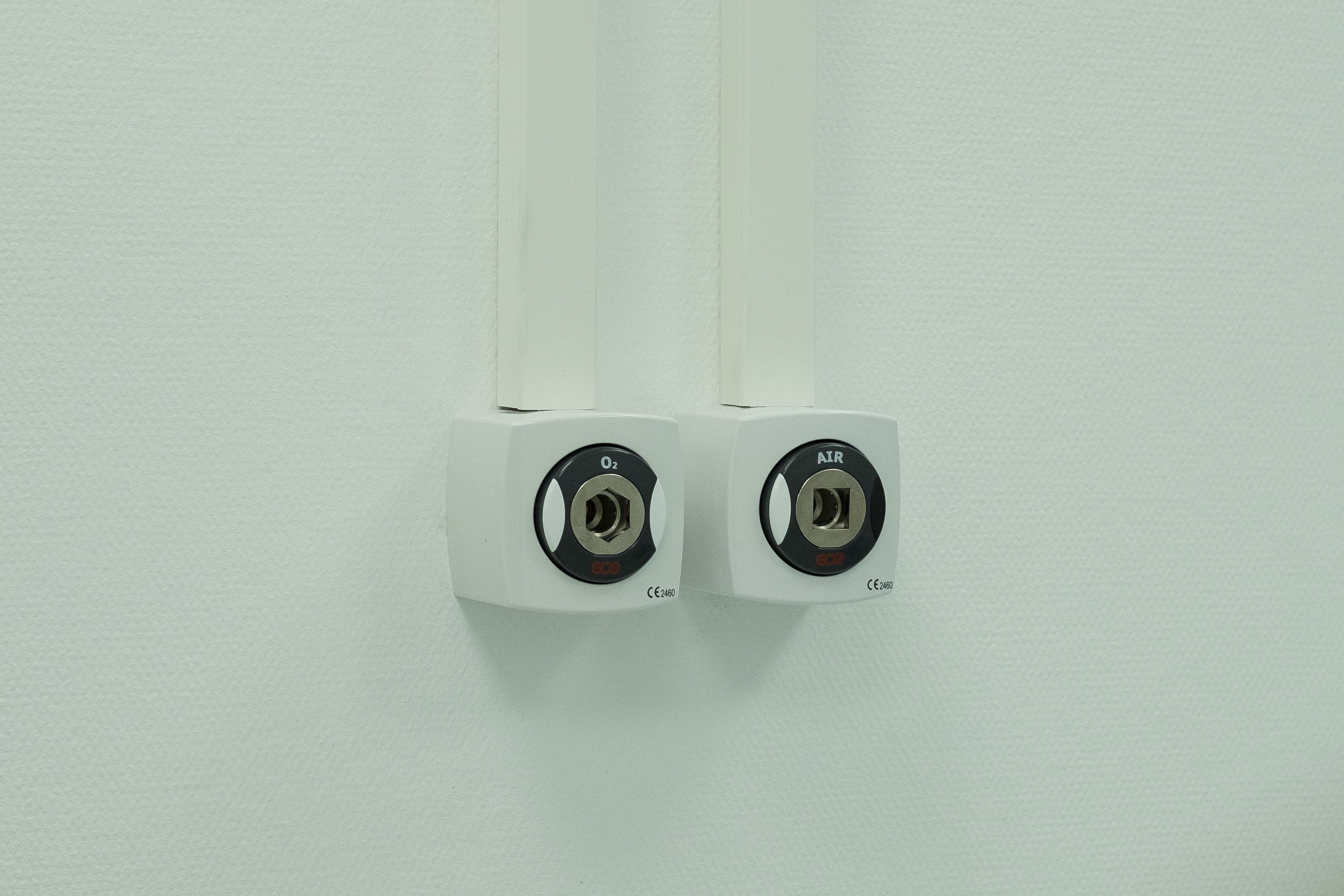

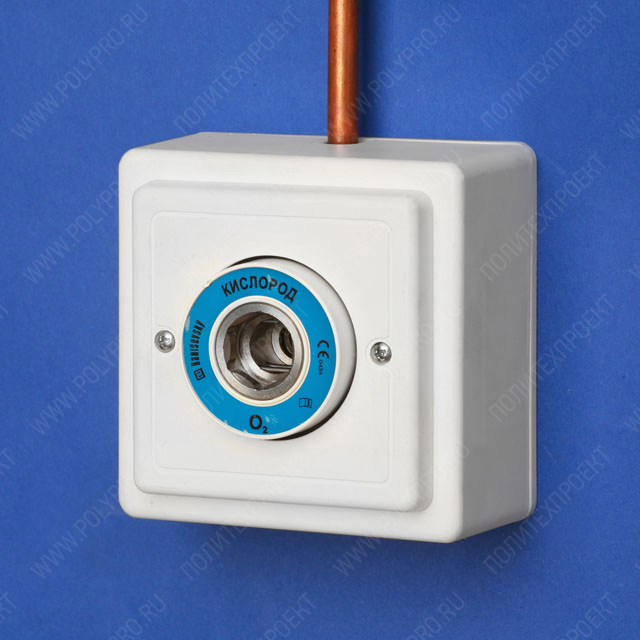

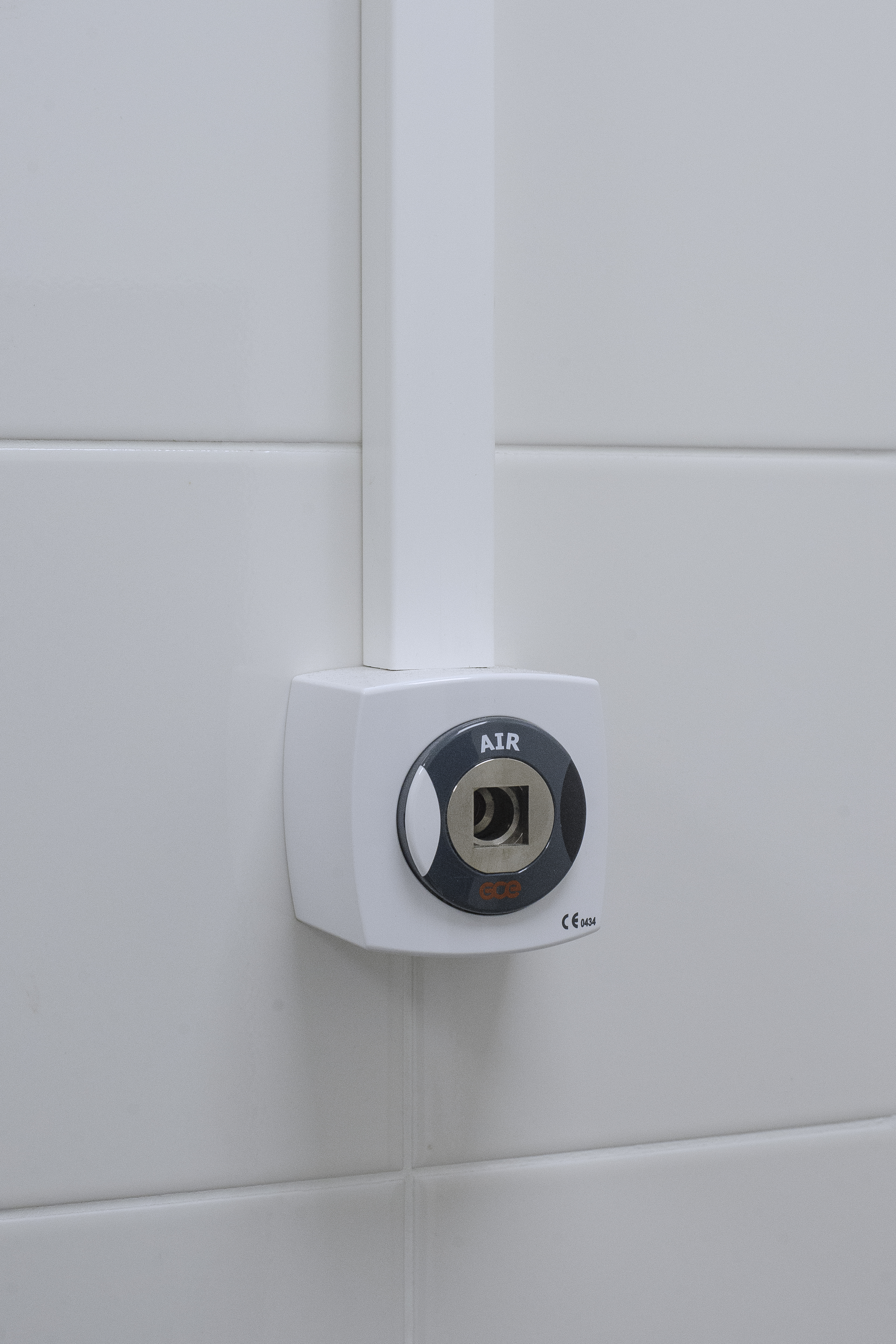

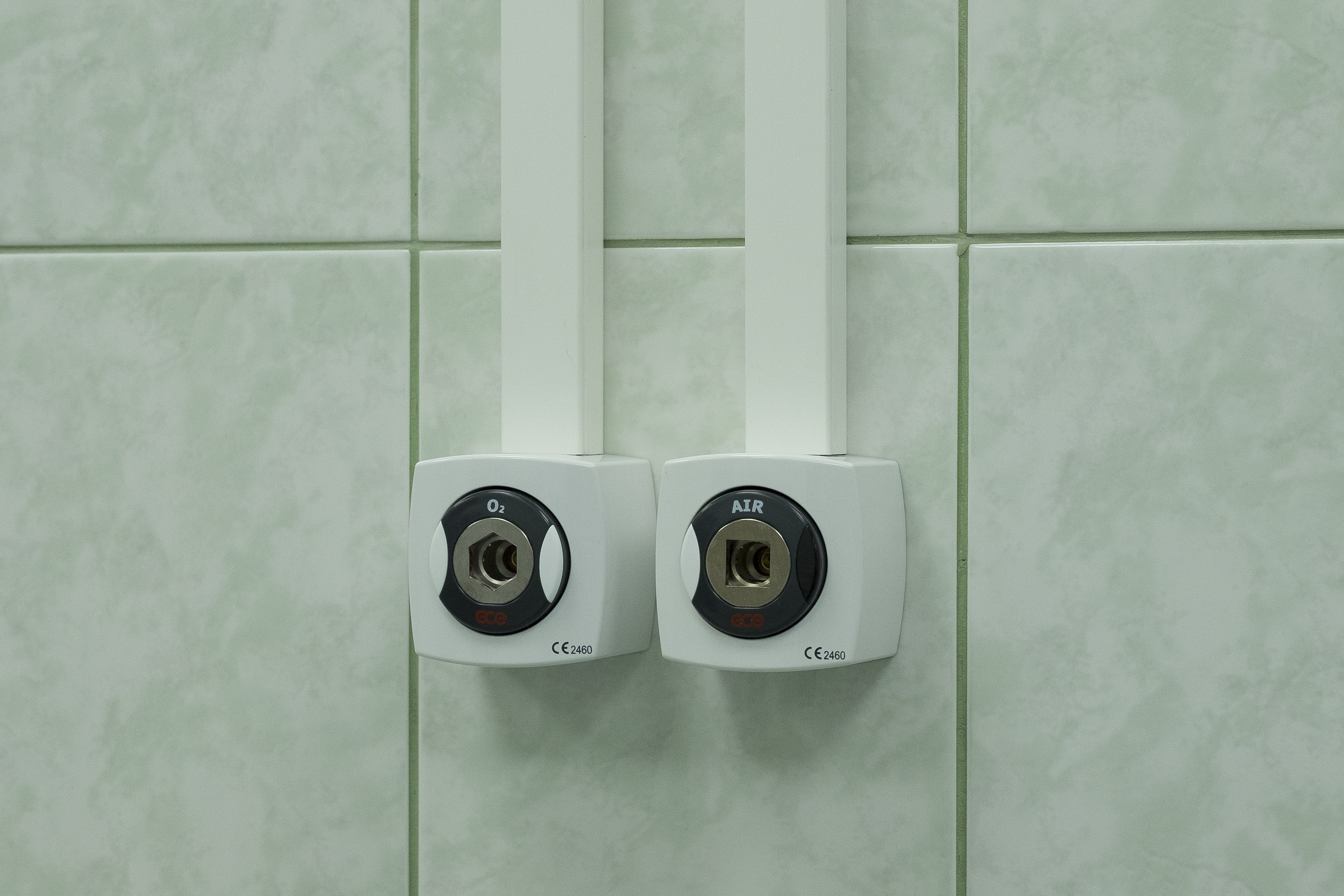

Клапанная система предназначена для надежного и удобного подключения медицинской аппаратуры к сетям централизованного снабжения медицинскими газами. Для каждого типа газа предусмотрен свой тип замка, что исключает неправильное подключение.
- Технические характеристики
- Инструкции
1. Основные технические данные
1.1. Рабочее давление для - не более 0,6 МПа (6 атм).
1.2. Пропускная способность клапанов – до 40 л/мин.
1.3. Время подключения пневмоаппаратов к клапану не более 2 сек.
1.4. Утечка рабочего газа в клапане не превышает 5 мл/мин.
1.5. Наружные поверхности клапанов устойчивы к дезинфекции 3%-м раствором перекиси водорода с добавлением 0,5% моющего средства типа «Лотос» по ОСТ 42-21-2.
1.6. Условия хранения клапанов должны соответствовать условиям хранения 2 по ГОСТ 15150.
1.7. В зависимости от воспринимаемых в процессе эксплуатации механических воздействий клапаны относятся к группе 1 (стационарные) по классификации ГОСТ Р 50444.
1.8 Средняя наработка на отказ не менее 5000 часов при количестве циклов – 1000. Цикл – одно включение – выключение.
1.9. Габаритные размеры клапана, мм не более 100 х 100 х 60.
1.10. Масса клапана – не более 0,4 кг.
1.11. Клапан газовый медицинский соответствует стандартам DIN (Германия), BS (Великобритания) и AFNOR (Франция).
2. Устройство и работа изделия
2.1. Штуцер подключения внешней газовой магистрали рассчитан на соединение с медной трубой с наружным диаметром 8 мм.

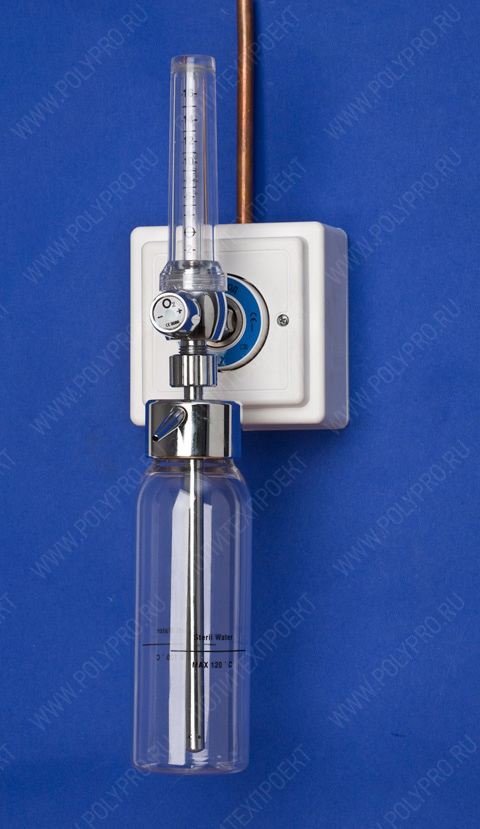

2.2. Штекер при установке в клапан имеет два положения:
- установка до первого щелчка фиксирующего устройства клапана;
- установка до второго щелчка (до упора).
При установке в первое положение штекер фиксируется в клапане, но клапан не включен и подачи газа нет.
При установке во второе положение наконечник штекера открывает клапан, что обеспечивает подачу газа из клапана в штекер и далее к потребителю.
2.3. Для выключения клапана необходимо нажать до упора кольцо и вынуть штекер из клапана.
2.4. Подключение клапана к внешней магистрали может производиться двумя способами:
- с обжатием трубки;
- припайкой трубки в отверстие корпуса клапана.
